一种钢轨钻孔倒棱用刀具及其加工工艺

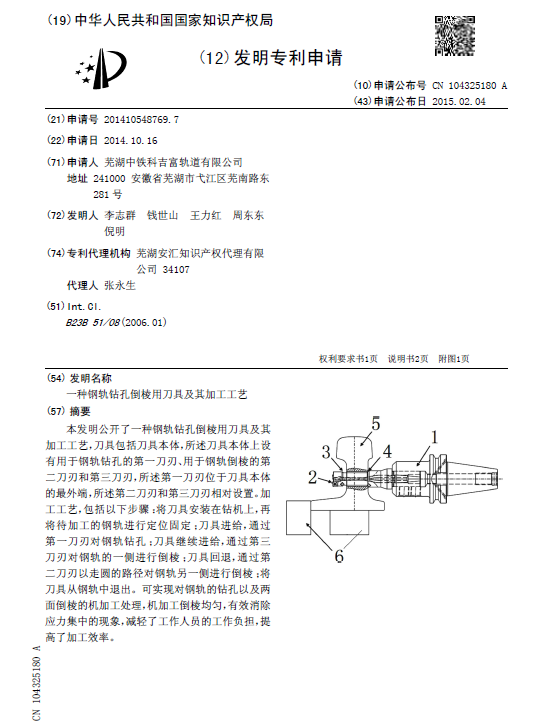

[发明公布] 一种钢轨钻孔倒棱用刀具及其加工工艺

申请公布号：CN104325180A

申请公布日：2015.02.04

申请号：2014105487697

申请日：2014.10.16

申请人：芜湖中铁科吉富轨道有限公司

发明人：李志群; 钱世山; 王力红; 周东东; 倪明

地址：241000安徽省芜湖市弋江区芜南路东281号

摘要： 本发明公开了一种钢轨钻孔倒棱用刀具及其加工工艺，刀具包括刀具本体，所述刀具本体上设有用于钢轨钻孔的第一刀刃、用于钢轨倒棱的第二刀刃和第三刀刃，所述第一刀刃位于刀具本体的最外端，所述第二刀刃和第三刀刃相对设置。加工工艺，包括以下步骤：将刀具安装在钻机上，再将待加工的钢轨进行定位固定；刀具进给，通过第一刀刃对钢轨钻孔；刀具继续进给，通过第三刀刃对钢轨的一侧进行倒棱；刀具回退，通过第二刀刃以走圆的路径对钢轨另一侧进行倒棱；将刀具从钢轨中退出。可实现对钢轨的钻孔以及两面倒棱的机加工处理，机加工倒棱均匀，有效消除应力集中的现象，减轻了工作人员的工作负担，提高了加工效率。
