可调偏心螺旋铣孔装置
发布时间:2015/6/29 9:24:00 阅读:
次

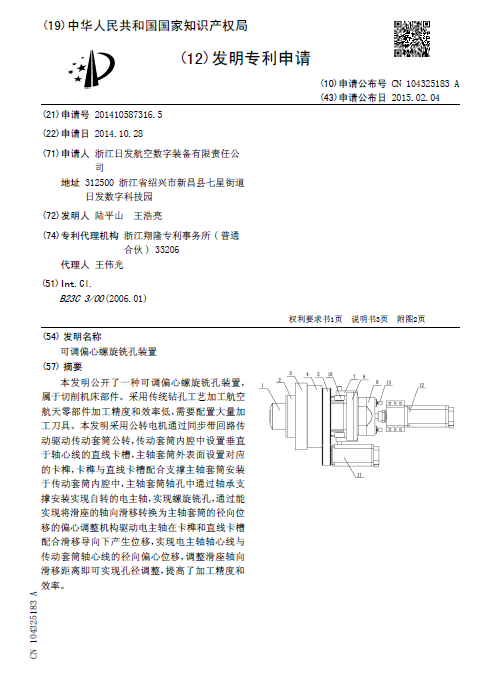

[发明公布] 可调偏心螺旋铣孔装置
申请公布号:CN104325183A
申请公布日:2015.02.04
申请号:2014105873165
申请日:2014.10.28
申请人:浙江日发航空数字装备有限责任公司
发明人:陆平山; 王浩亮
地址:312500浙江省绍兴市新昌县七星街道日发数字科技园

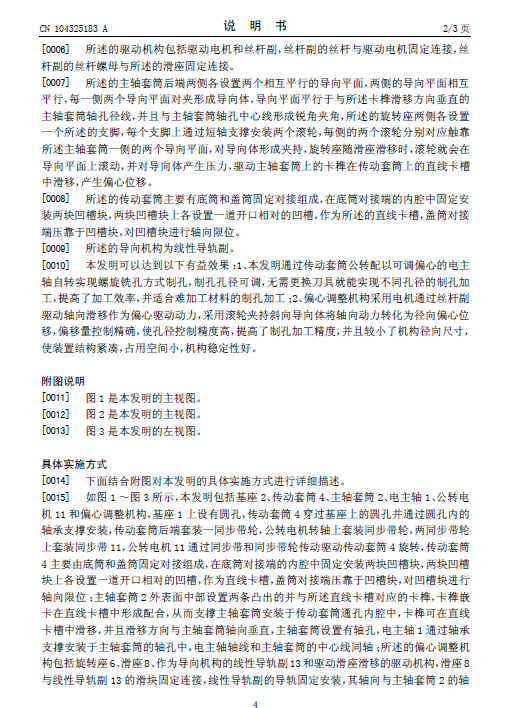

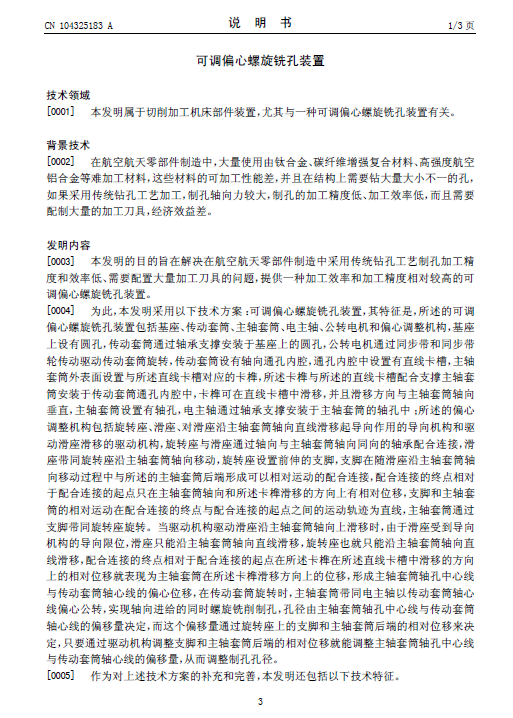

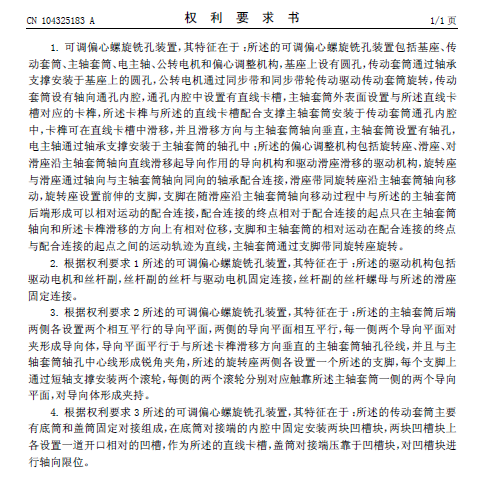

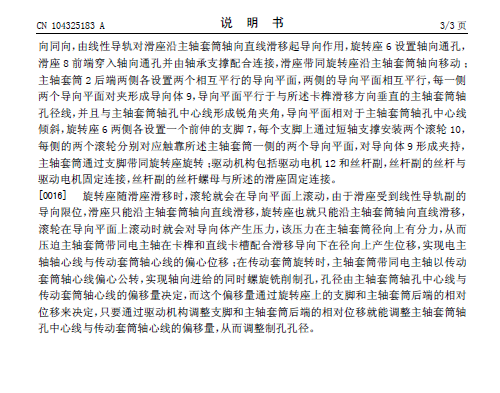

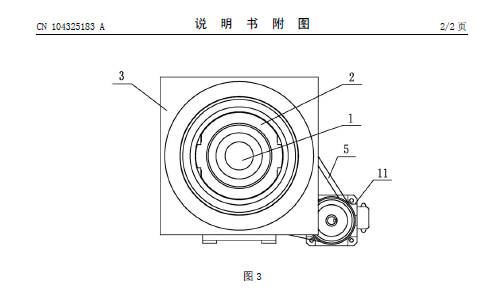

摘要: 本发明公开了一种可调偏心螺旋铣孔装置,属于切削机床部件。采用传统钻孔工艺加工航空航天零部件加工精度和效率低,需要配置大量加工刀具。本发明采用公转电机通过同步带回路传动驱动传动套筒公转,传动套筒内腔中设置垂直于轴心线的直线卡槽,主轴套筒外表面设置对应的卡榫,卡榫与直线卡槽配合支撑主轴套筒安装于传动套筒内腔中,主轴套筒轴孔中通过轴承支撑安装实现自转的电主轴,实现螺旋铣孔,通过能实现将滑座的轴向滑移转换为主轴套筒的径向位移的偏心调整机构驱动电主轴在卡榫和直线卡槽配合滑移导向下产生位移,实现电主轴轴心线与传动套筒轴心线的径向偏心位移,调整滑座轴向滑移距离即可实现孔径调整,提高了加工精度和效率。
