数控多功能铣槽机
发布时间:2015/6/29 9:32:46 阅读:
次

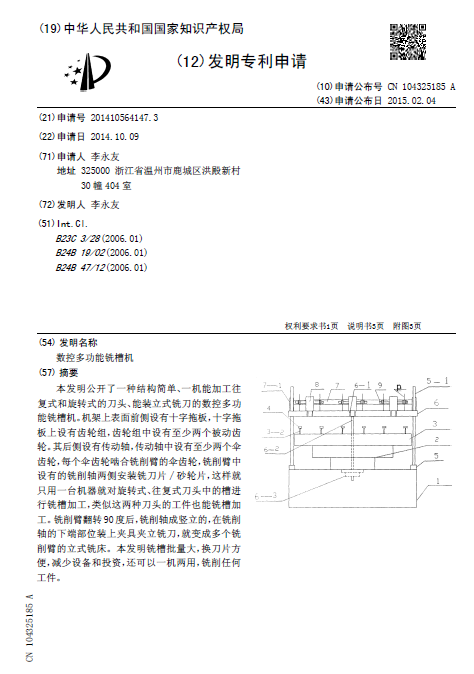

[发明公布] 数控多功能铣槽机
申请公布号:CN104325185A
申请公布日:2015.02.04
申请号:2014105641473
申请日:2014.10.09
申请人:李永友
发明人:李永友
地址:325000浙江省温州市鹿城区洪殿新村30幢404室
摘要: 本发明公开了一种结构简单、一机能加工往复式和旋转式的刀头、能装立式铣刀的数控多功能铣槽机。机架上表面前侧设有十字拖板,十字拖板上设有齿轮组,齿轮组中设有至少两个被动齿轮。其后侧设有传动轴,传动轴中设有至少两个伞齿轮,每个伞齿轮啮合铣削臂的伞齿轮,铣削臂中设有的铣削轴两侧安装铣刀片/砂轮片,这样就只用一台机器就对旋转式、往复式刀头中的槽进行铣槽加工,类似这两种刀头的工件也能铣槽加工。铣削臂翻转90度后,铣削轴成竖立的,在铣削轴的下端部位装上夹具夹立铣刀,就变成多个铣削臂的立式铣床。本发明铣槽批量大,换刀片方便,减少设备和投资,还可以一机两用,铣削任何工件。
