移动式样板剪切装置

[发明公布] 移动式样板剪切装置

申请公布号：CN104325187A

申请公布日：2015.02.04

申请号：201310309770X

申请日：2013.07.22

申请人：宝山钢铁股份有限公司

发明人：陈东; 宋俊; 蔡立群; 葛良琦

地址：201900上海市宝山区富锦路885号

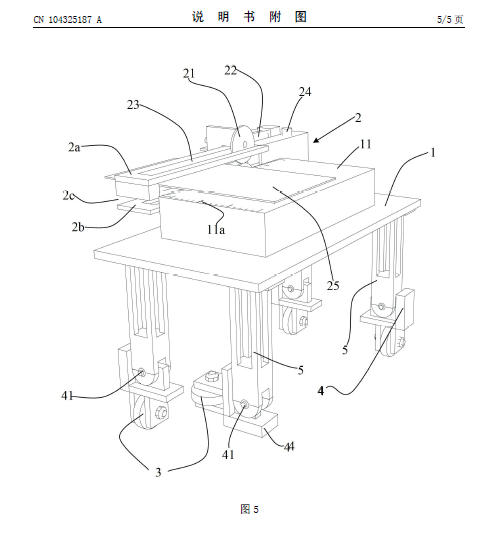

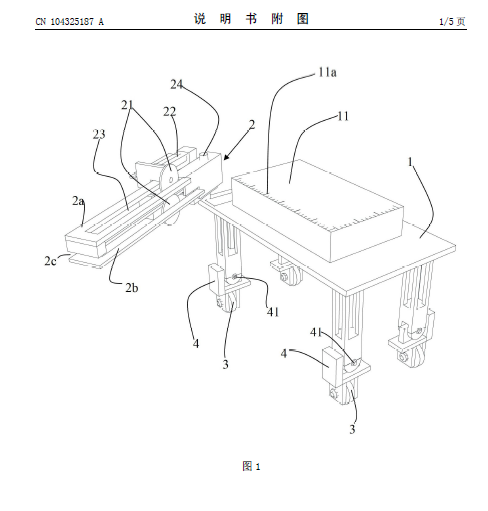

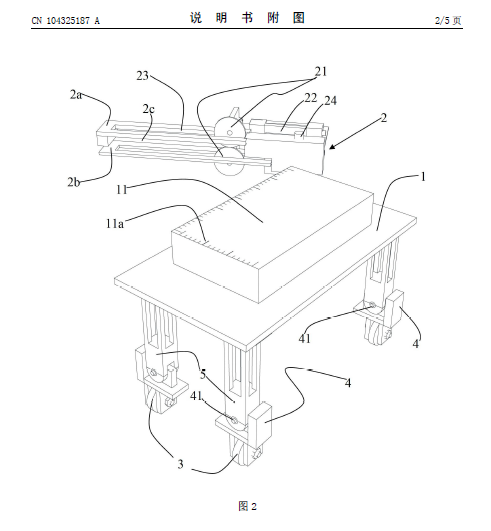

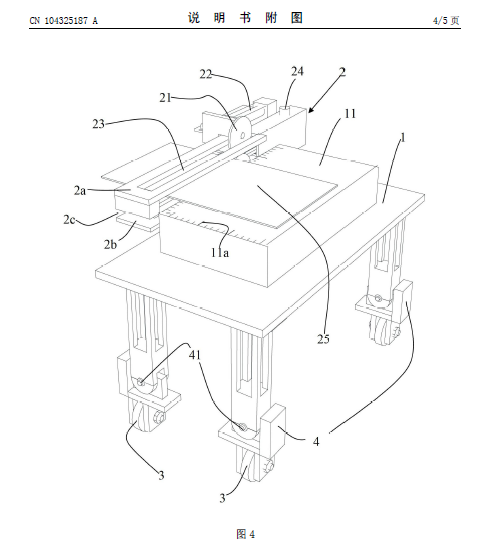

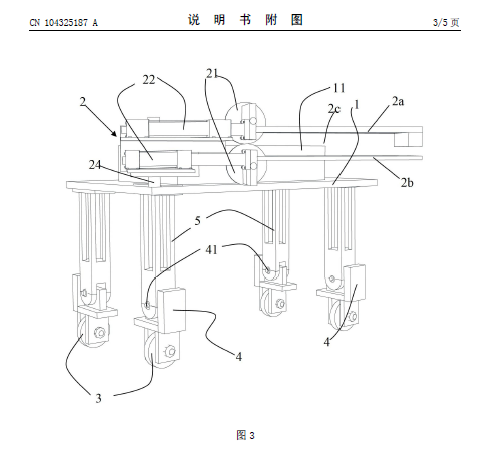

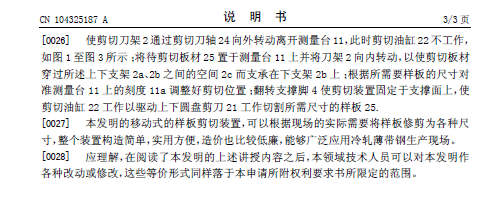

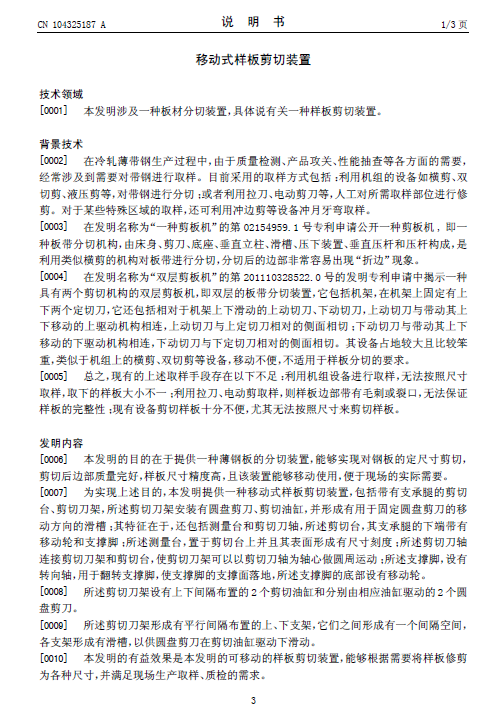

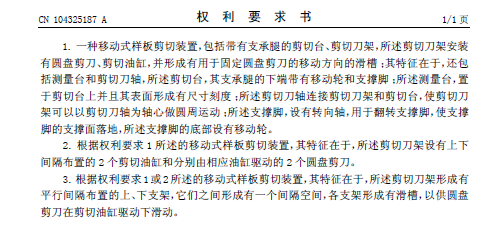

摘要： 本发明是一种移动式样板剪切装置，包括带有支承腿的剪切台、剪切刀架，所述剪切刀架安装有圆盘剪刀、剪切油缸，并形成有用于固定圆盘剪刀的移动方向的滑槽；其特征在于，还包括测量台和剪切刀轴，所述剪切台，其支承腿的下端带有移动轮和支撑脚；所述测量台，置于剪切台上并且其表面形成有尺寸刻度；所述剪切刀轴连接剪切刀架和剪切台，使剪切刀架可以以剪切刀轴为轴心做圆周运动；所述支撑脚，设有转向轴，用于翻转支撑脚，使支撑脚的支撑面落地，所述支撑脚的底部设有移动轮。本发明的可移动的样板剪切装置，能够根据需要将样板修剪为各种尺寸，并满足现场生产取样、质检的需求。
