一种碎边剪刀片间隙调整装置

发布时间:2015/6/30 14:56:50    阅读:

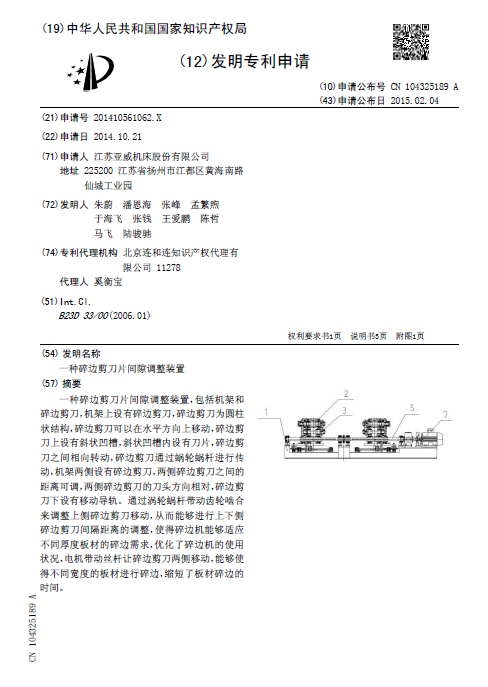

[发明公布一种碎边剪刀片间隙调整装置

申请公布号:CN104325189A

申请公布日:2015.02.04

申请号:201410561062X

申请日:2014.10.21

申请人:江苏亚威机床股份有限公司

发明人:朱蔚潘恩海; 张峰; 孟繁煦; 于海飞; 张钱; 王爱鹏; 陈哲; 马飞; 陆骏驰

地址:225200江苏省扬州市江都区黄海南路仙城工业园

摘要: 一种碎边剪刀片间隙调整装置,包括机架和碎边剪刀,机架上设有碎边剪刀,碎边剪刀为圆柱状结构,碎边剪刀可以在水平方向上移动,碎边剪刀上设有斜状凹槽,斜状凹槽内设有刀片,碎边剪刀之间相向转动,碎边剪刀通过蜗轮蜗杆进行传动,机架两侧设有碎边剪刀,两侧碎边剪刀之间的距离可调,两侧碎边剪刀的刀头方向相对,碎边剪刀下设有移动导轨。通过涡轮蜗杆带动齿轮啮合来调整上侧碎边剪刀移动,从而能够进行上下侧碎边剪刀间隔距离的调整,使得碎边机能够适应不同厚度板材的碎边需求,优化了碎边机的使用状况,电机带动丝杆让碎边剪刀两侧移动,能够使得不同宽度的板材进行碎边,缩短了板材碎边的时间。
