一种旋薄机及其加工工艺
发布时间:2015/7/3 14:37:20 阅读:
次

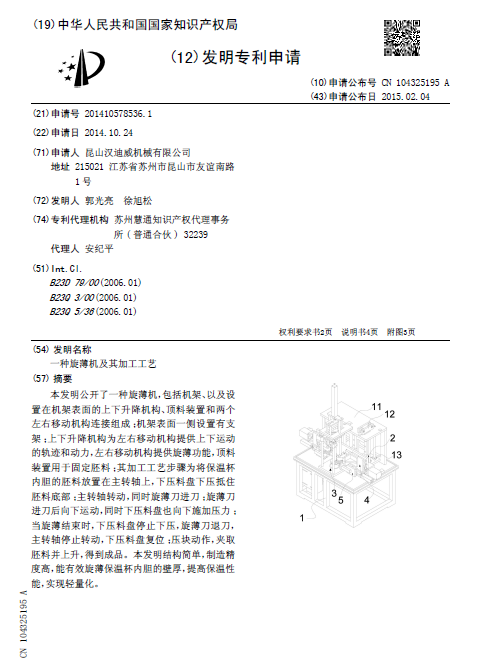

[发明公布] 一种旋薄机及其加工工艺
申请公布号:CN104325195A
申请公布日:2015.02.04
申请号:2014105785361
申请日:2014.10.24
申请人:昆山汉迪威机械有限公司
发明人:郭光亮; 徐旭松
地址:215021江苏省苏州市昆山市友谊南路1号
摘要: 本发明公开了一种旋薄机,包括机架、以及设置在机架表面的上下升降机构、顶料装置和两个左右移动机构连接组成;机架表面一侧设置有支架;上下升降机构为左右移动机构提供上下运动的轨迹和动力,左右移动机构提供旋薄功能,顶料装置用于固定胚料;其加工工艺步骤为将保温杯内胆的胚料放置在主转轴上,下压料盘下压抵住胚料底部;主转轴转动,同时旋薄刀进刀;旋薄刀进刀后向下运动,同时下压料盘也向下施加压力;当旋薄结束时,下压料盘停止下压,旋薄刀退刀,主转轴停止转动,下压料盘复位;压块动作,夹取胚料并上升,得到成品。本发明结构简单,制造精度高,能有效旋薄保温杯内胆的壁厚,提高保温性能,实现轻量化。
