管孔坡口组合加工方法与通用坡口刮排

[发明公布] 管孔坡口组合加工方法与通用坡口刮排

申请公布号：CN104325197A

申请公布日：2015.02.04

申请号：2014105094537

申请日：2014.09.28

申请人：上海锅炉厂有限公司

发明人：陈力; 孙厚彬; 丁海华; 任艳明

地址：200245上海市闵行区华宁路250号

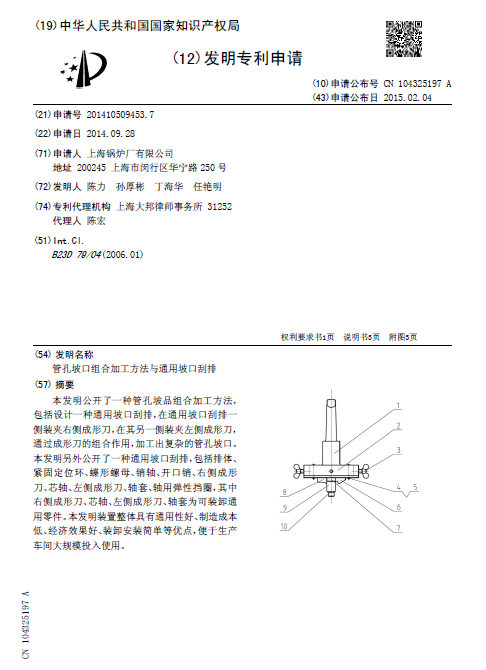

摘要： 本发明公开了一种管孔坡品组合加工方法，包括设计一种通用坡口刮排，在通用坡口刮排一侧装夹右侧成形刀，在其另一侧装夹左侧成形刀，通过成形刀的组合作用，加工出复杂的管孔坡口。本发明另外公开了一种通用坡口刮排，包括排体、紧固定位环、蝶形螺母、销轴、开口销、右侧成形刀、芯轴、左侧成形刀、轴套、轴用弹性挡圈，其中右侧成形刀、芯轴、左侧成形刀、轴套为可装卸通用零件。本发明装置整体具有通用性好、制造成本低、经济效果好、装卸安装简单等优点，便于生产车间大规模投入使用。
