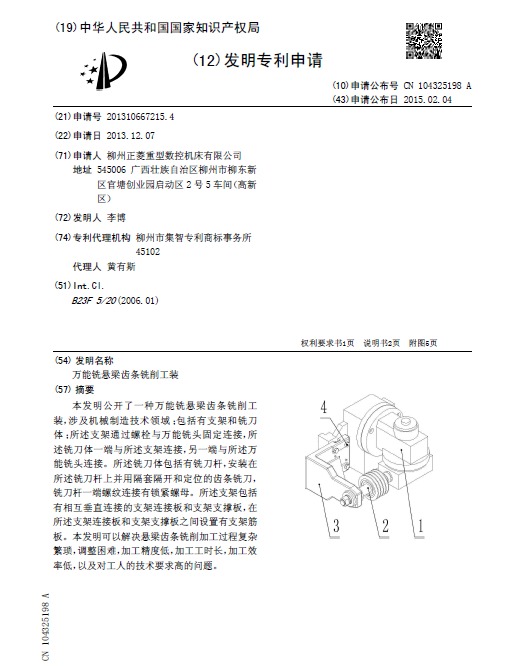

万能铣悬梁齿条铣削工装

[发明公布] 万能铣悬梁齿条铣削工装

申请公布号：CN104325198A

申请公布日：2015.02.04

申请号：2013106672154

申请日：2013.12.07

申请人：柳州正菱重型数控机床有限公司

发明人：李博

地址：545006广西壮族自治区柳州市柳东新区官塘创业园启动区2号5车间（高新区）

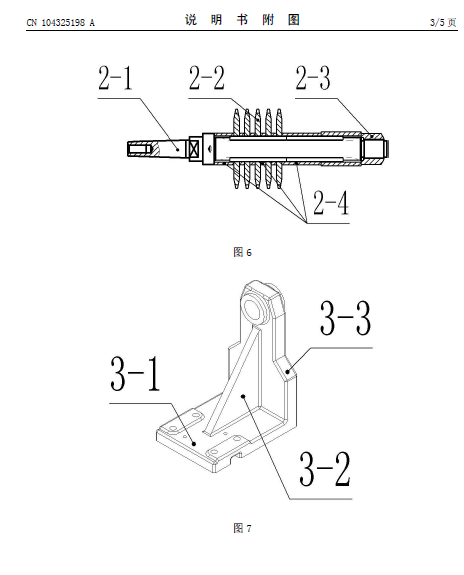

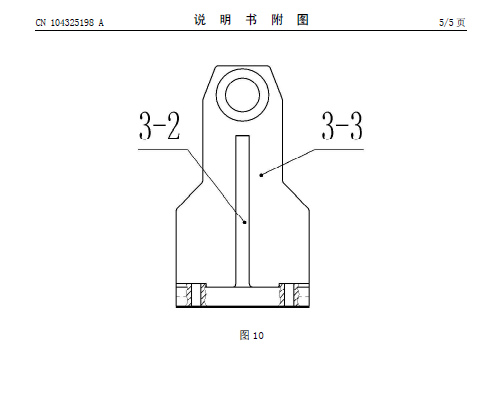

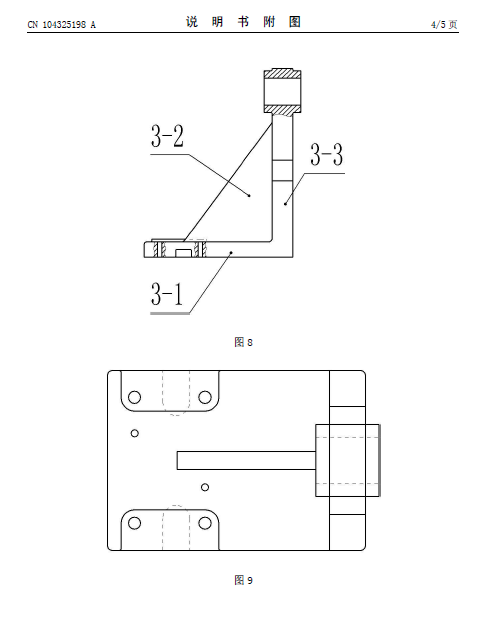

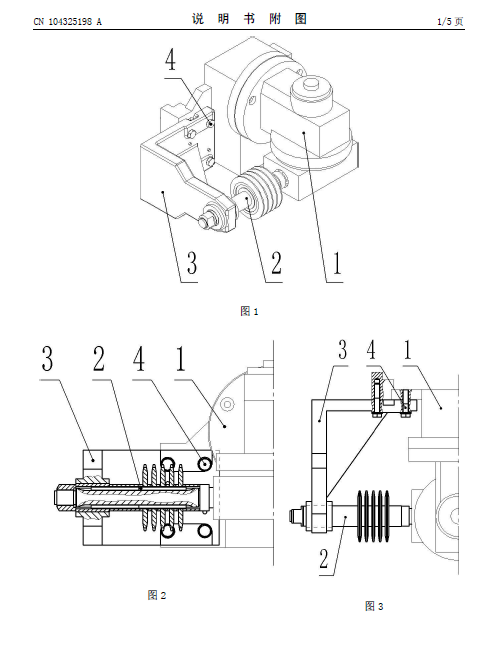

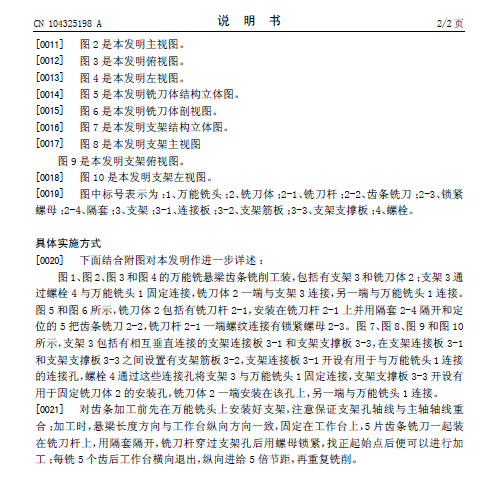

摘要： 本发明公开了一种万能铣悬梁齿条铣削工装，涉及机械制造技术领域；包括有支架和铣刀体；所述支架通过螺栓与万能铣头固定连接，所述铣刀体一端与所述支架连接，另一端与所述万能铣头连接。所述铣刀体包括有铣刀杆，安装在所述铣刀杆上并用隔套隔开和定位的齿条铣刀，铣刀杆一端螺纹连接有锁紧螺母。所述支架包括有相互垂直连接的支架连接板和支架支撑板，在所述支架连接板和支架支撑板之间设置有支架筋板。本发明可以解决悬梁齿条铣削加工过程复杂繁琐，调整困难，加工精度低，加工工时长，加工效率低，以及对工人的技术要求高的问题。
