用于同步器齿套的导棱夹
发布时间:2015/7/6 10:13:54 阅读:
次

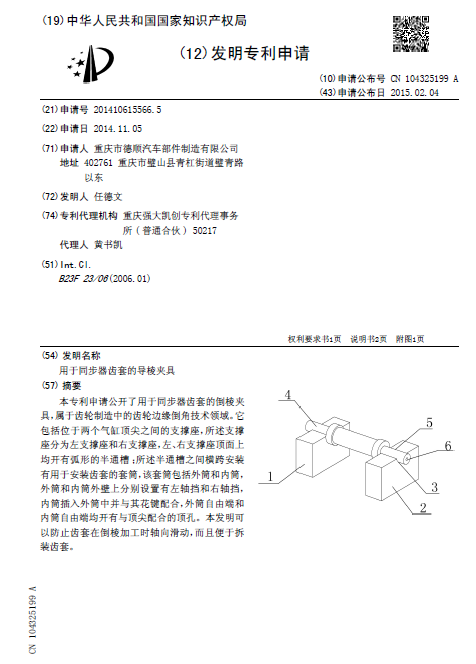

[发明公布] 用于同步器齿套的导棱夹
具申请公布号:CN104325199A
申请公布日:2015.02.04
申请号:2014106155665
申请日:2014.11.05
申请人:重庆市德顺汽车部件制造有限公司
发明人:任德文
地址:402761重庆市璧山县青杠街道璧青路以东

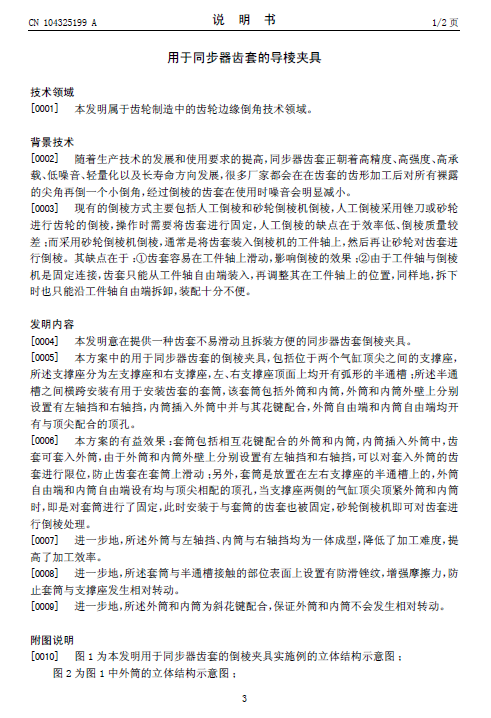

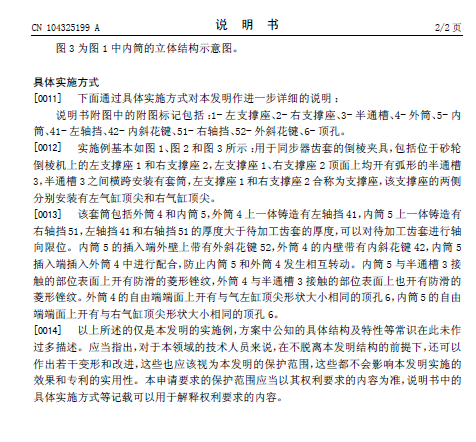

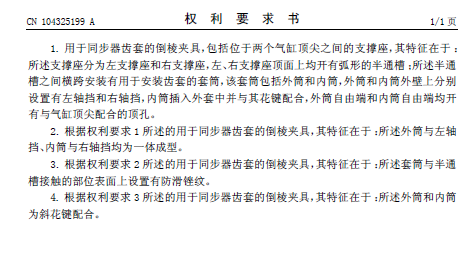

摘要: 本专利申请公开了用于同步器齿套的倒棱夹具,属于齿轮制造中的齿轮边缘倒角技术领域。它包括位于两个气缸顶尖之间的支撑座,所述支撑座分为左支撑座和右支撑座,左、右支撑座顶面上均开有弧形的半通槽;所述半通槽之间横跨安装有用于安装齿套的套筒,该套筒包括外筒和内筒,外筒和内筒外壁上分别设置有左轴挡和右轴挡,内筒插入外筒中并与其花键配合,外筒自由端和内筒自由端均开有与顶尖配合的顶孔。本发明可以防止齿套在倒棱加工时轴向滑动,而且便于拆装齿套。
