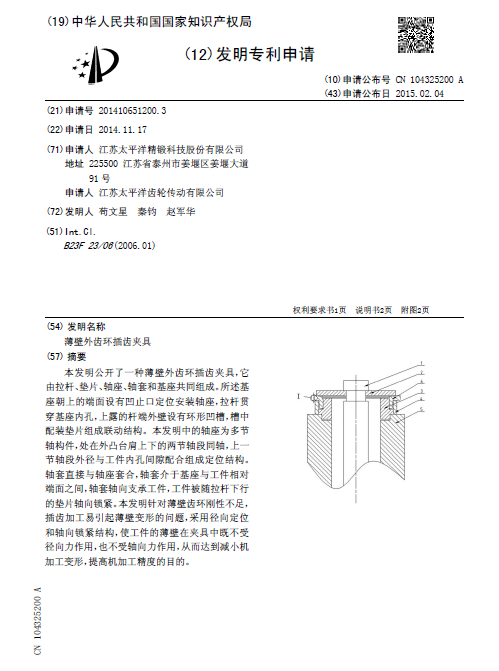

薄壁外齿环插齿夹具

[发明公布] 薄壁外齿环插齿夹具

申请公布号：CN104325200A

申请公布日：2015.02.04

申请号：2014106512003

申请日：2014.11.17

申请人：江苏太平洋精锻科技股份有限公司; 江苏太平洋齿轮传动有限公司

发明人：苟文星; 秦钧; 赵军华

地址：225500江苏省泰州市姜堰区姜堰大道91号

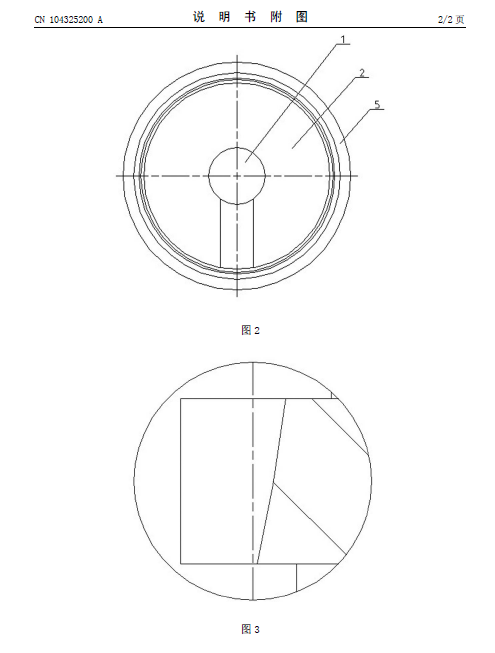

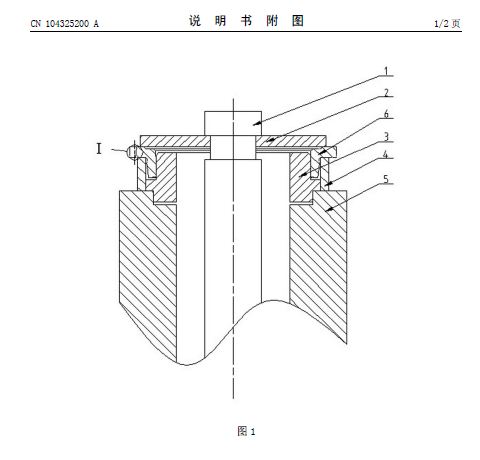

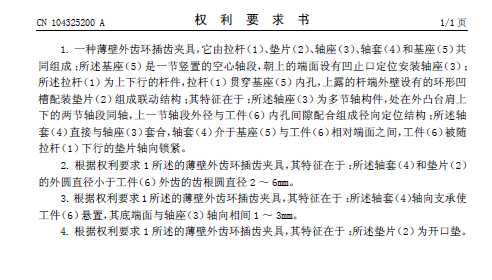

摘要： 本发明公开了一种薄壁外齿环插齿夹具，它由拉杆、垫片、轴座、轴套和基座共同组成。所述基座朝上的端面设有凹止口定位安装轴座，拉杆贯穿基座内孔，上露的杆端外壁设有环形凹槽，槽中配装垫片组成联动结构。本发明中的轴座为多节轴构件，处在外凸台肩上下的两节轴段同轴，上一节轴段外径与工件内孔间隙配合组成定位结构。轴套直接与轴座套合，轴套介于基座与工件相对端面之间，轴套轴向支承工件，工件被随拉杆下行的垫片轴向锁紧。本发明针对薄壁齿环刚性不足，插齿加工易引起薄壁变形的问题，采用径向定位和轴向锁紧结构，使工件的薄壁在夹具中既不受径向力作用，也不受轴向力作用，从而达到减小机加工变形，提高机加工精度的目的。
