一种曲面、球面产品表面精确攻丝装置

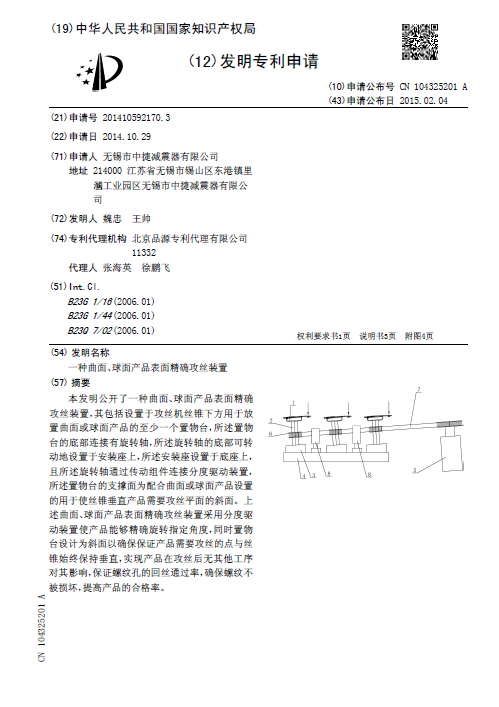

[发明公布] 一种曲面、球面产品表面精确攻丝装置

申请公布号：CN104325201A

申请公布日：2015.02.04

申请号：2014105921703

申请日：2014.10.29

申请人：无锡市中捷减震器有限公司

发明人：魏忠; 王帅

地址：214000江苏省无锡市锡山区东港镇里漍工业园区无锡市中捷减震器有限公司

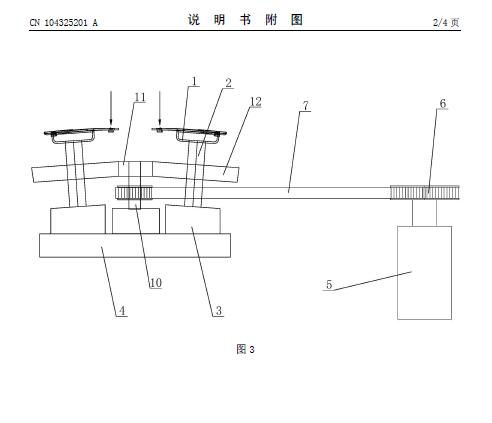

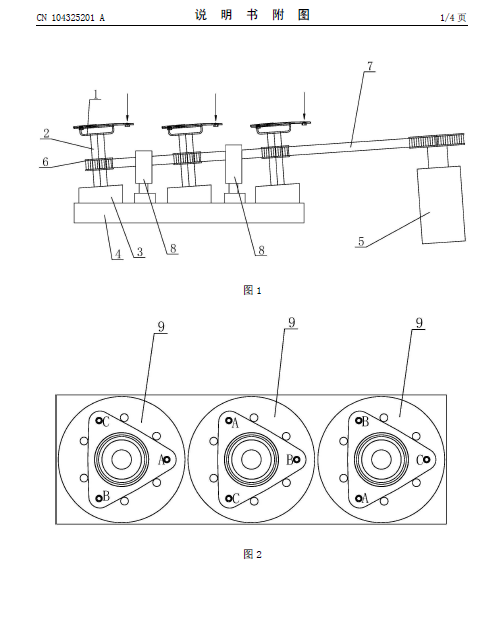

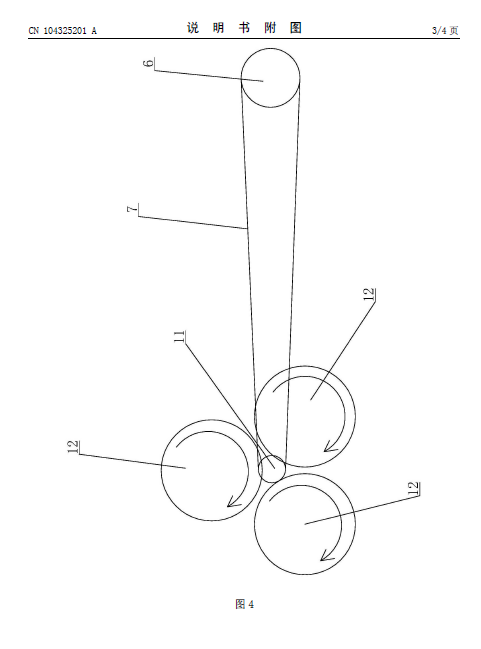

摘要： 本发明公开了一种曲面、球面产品表面精确攻丝装置，其包括设置于攻丝机丝锥下方用于放置曲面或球面产品的至少一个置物台，所述置物台的底部连接有旋转轴，所述旋转轴的底部可转动地设置于安装座上，所述安装座设置于底座上，且所述旋转轴通过传动组件连接分度驱动装置，所述置物台的支撑面为配合曲面或球面产品设置的用于使丝锥垂直产品需要攻丝平面的斜面。上述曲面、球面产品表面精确攻丝装置采用分度驱动装置使产品能够精确旋转指定角度，同时置物台设计为斜面以确保保证产品需要攻丝的点与丝锥始终保持垂直，实现产品在攻丝后无其他工序对其影响，保证螺纹孔的回丝通过率，确保螺纹不被损坏，提高产品的合格率。
