用于氩弧焊机的磁偏吹消除装置

发布时间:2015/7/8 15:02:26    阅读:

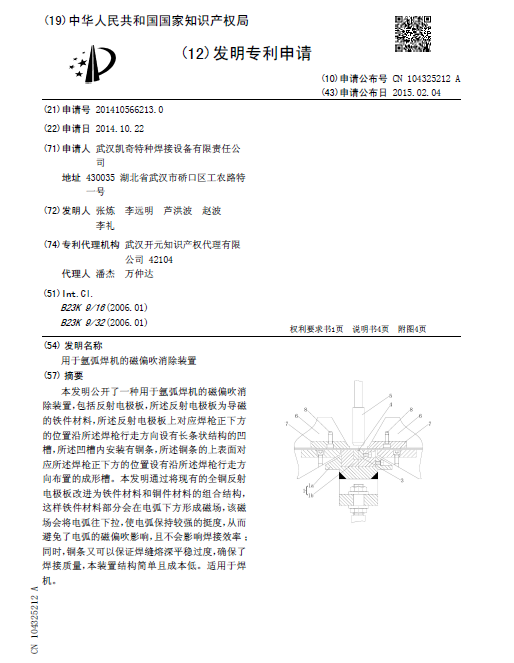

[发明公布用于氩弧焊机的磁偏吹消除装置

申请公布号:CN104325212A

申请公布日:2015.02.04

申请号:2014105662130

申请日:2014.10.22

申请人:武汉凯奇特种焊接设备有限责任公司

发明人:张炼李远明; 芦洪波; 赵波; 李礼

地址:430035湖北省武汉市硚口区工农路特一号

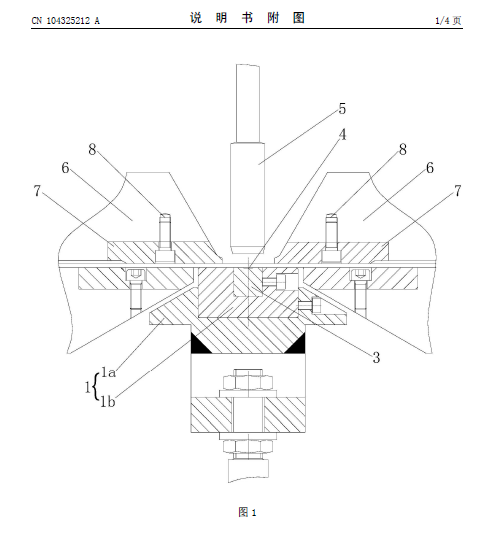

摘要: 本发明公开了一种用于氩弧焊机的磁偏吹消除装置,包括反射电极板,所述反射电极板为导磁的铁件材料,所述反射电极板上对应焊枪正下方的位置沿所述焊枪行走方向设有长条状结构的凹槽,所述凹槽内安装有铜条,所述铜条的上表面对应所述焊枪正下方的位置设有沿所述焊枪行走方向布置的成形槽。本发明通过将现有的全铜反射电极板改进为铁件材料和铜件材料的组合结构,这样铁件材料部分会在电弧下方形成磁场,该磁场会将电弧往下拉,使电弧保持较强的挺度,从而避免了电弧的磁偏吹影响,且不会影响焊接效率;同时,铜条又可以保证焊缝熔深平稳过度,确保了焊接质量,本装置结构简单且成本低。适用于焊机。
