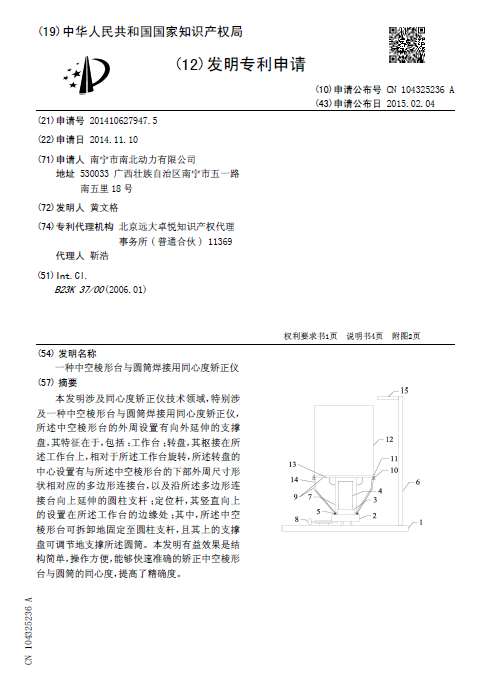

一种中空棱形台与圆筒焊接用同心度矫正仪

[发明公布] 一种中空棱形台与圆筒焊接用同心度矫正仪

申请公布号：CN104325236A

申请公布日：2015.02.04

申请号：2014106279475

申请日：2014.11.10

申请人：南宁市南北动力有限公司

发明人：黄文格

地址：530033广西壮族自治区南宁市五一路南五里18号

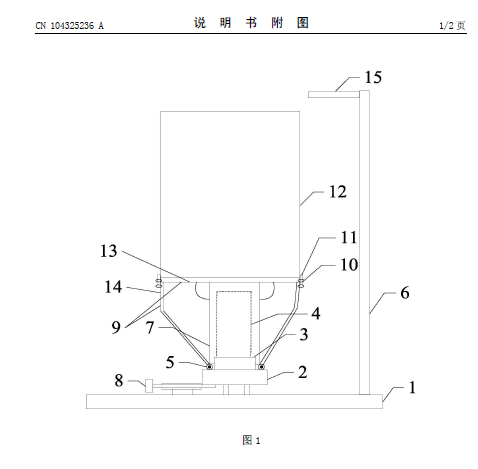

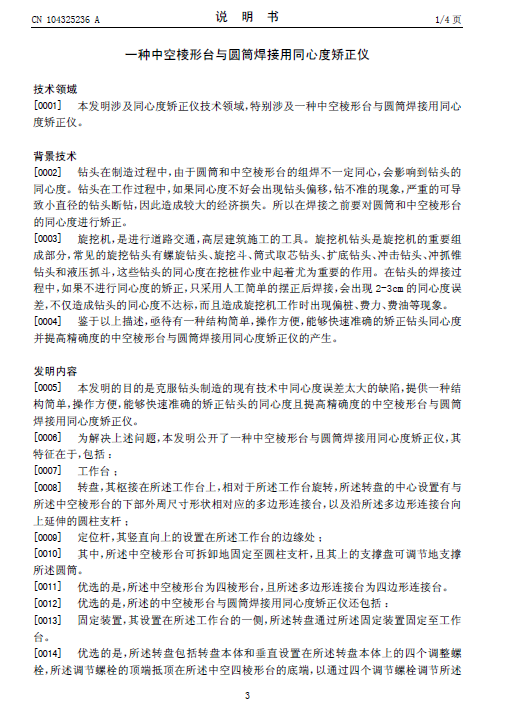

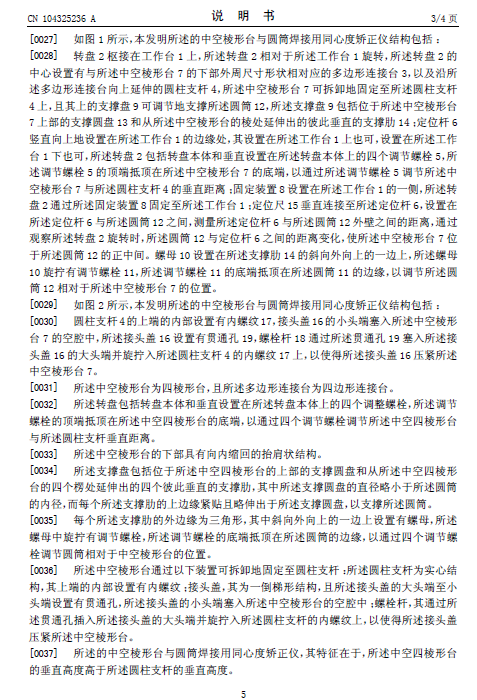

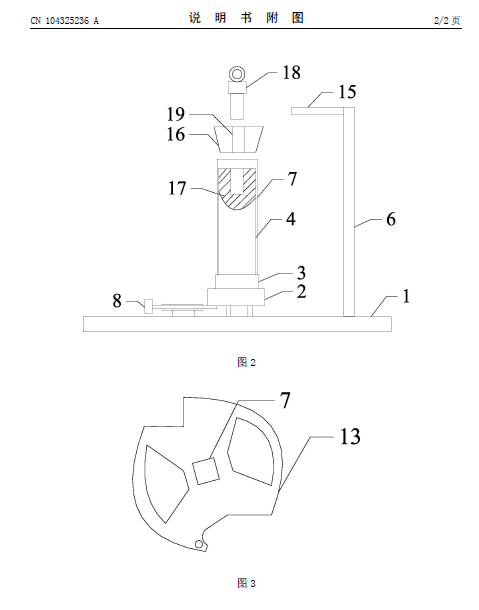

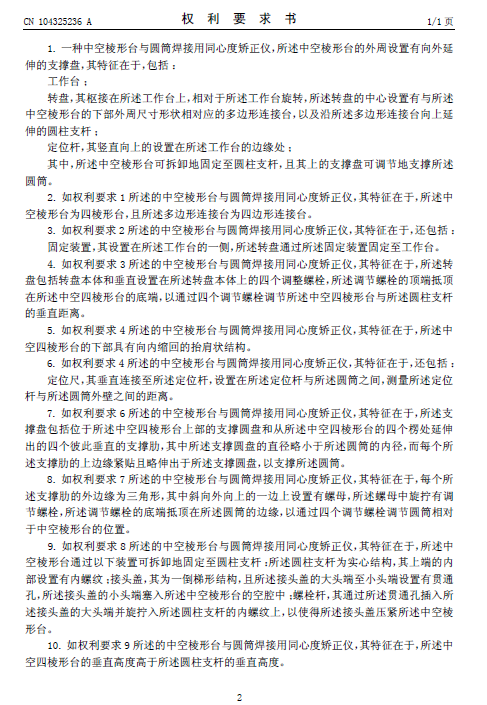

摘要： 本发明涉及同心度矫正仪技术领域，特别涉及一种中空棱形台与圆筒焊接用同心度矫正仪，所述中空棱形台的外周设置有向外延伸的支撑盘，其特征在于，包括：工作台；转盘，其枢接在所述工作台上，相对于所述工作台旋转，所述转盘的中心设置有与所述中空棱形台的下部外周尺寸形状相对应的多边形连接台，以及沿所述多边形连接台向上延伸的圆柱支杆；定位杆，其竖直向上的设置在所述工作台的边缘处；其中，所述中空棱形台可拆卸地固定至圆柱支杆，且其上的支撑盘可调节地支撑所述圆筒。本发明有益效果是结构简单，操作方便，能够快速准确的矫正中空棱形台与圆筒的同心度，提高了精确度。
