一种定位进料装置

[发明公布] 一种定位进料装置

申请公布号：CN104325237A

申请公布日：2015.02.04

申请号：2014106433868

申请日：2014.11.13

申请人：镇江市中协电气有限公司

发明人：张炎; 戴真

地址：212000江苏省镇江市润州区戴家门桥西侧城际铁路南侧

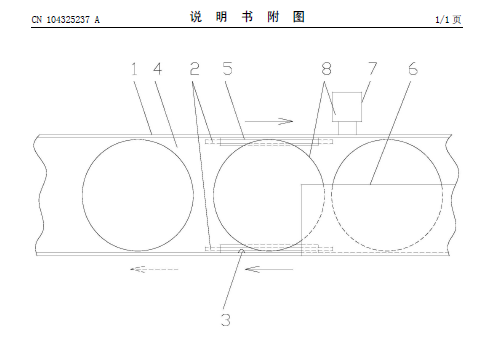

摘要： 本发明公开了一种定位进料装置，包括导槽、转向轮、定位凸口，所述导槽的宽度稍大于待传送零件的尺寸；所述导槽的底板在宽度方向两侧对应各开设有一段沿长度方向的窄缝，所述转向轮安装在所述底板下方并向上穿过所述窄缝至所述转向轮的周向边缘稍高于所述底板的上表面，所述转向轮的转向与所述待传送零件的行进方向一只相同一只相反；所述定位凸口在所述导槽侧边上对应于所述窄缝的位置固定并作用于待传送零件的特征部位。本发明的优点是结构巧妙，在对零件输送行进的同时，又能够对其旋转调整定位，快递准确，使其以所需要的位姿输送进料，以便进行后续加工步骤，本装置可操作性强，控制方便。
