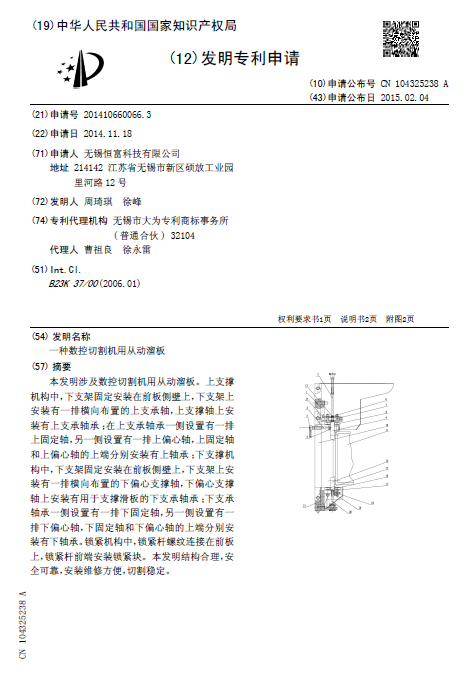

一种数控切割机用从动溜板

[发明公布] 一种数控切割机用从动溜板

申请公布号：CN104325238A

申请公布日：2015.02.04

申请号：2014106600663

申请日：2014.11.18

申请人：无锡恒富科技有限公司

发明人：周琦琪; 徐峰

地址：214142江苏省无锡市新区硕放工业园里河路12号

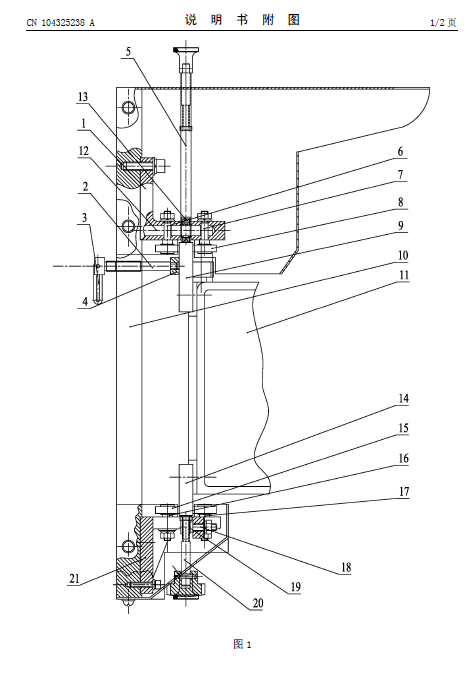

摘要： 本发明涉及数控切割机用从动溜板。上支撑机构中，下支架固定安装在前板侧壁上，下支架上安装有一排横向布置的上支承轴，上支撑轴上安装有上支承轴承；在上支承轴承一侧设置有一排上固定轴，另一侧设置有一排上偏心轴，上固定轴和上偏心轴的上端分别安装有上轴承；下支撑机构中，下支架固定安装在前板侧壁上，下支架上安装有一排横向布置的下偏心支撑轴，下偏心支撑轴上安装有用于支撑滑板的下支承轴承；下支承轴承一侧设置有一排下固定轴，另一侧设置有一排下偏心轴，下固定轴和下偏心轴的上端分别安装有下轴承。锁紧机构中，锁紧杆螺纹连接在前板上，锁紧杆前端安装锁紧块。本发明结构合理，安全可靠，安装维修方便，切割稳定。
