一种金属管焊接装置

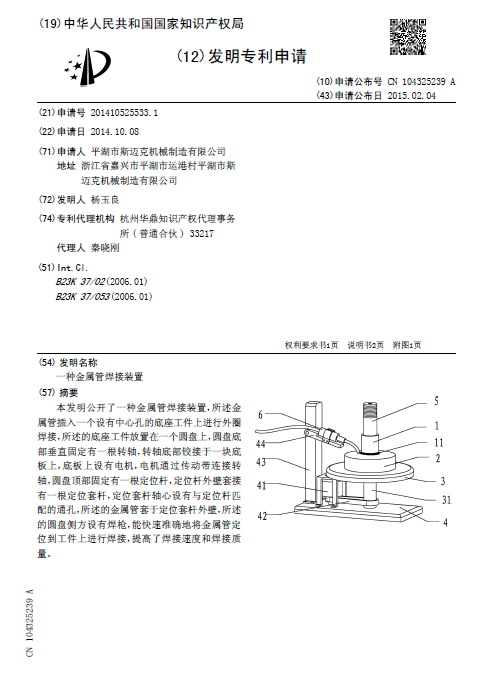

[发明公布] 一种金属管焊接装置

申请公布号：CN104325239A

申请公布日：2015.02.04

申请号：2014105255331

申请日：2014.10.08

申请人：平湖市斯迈克机械制造有限公司

发明人：杨玉良

地址：浙江省嘉兴市平湖市运港村平湖市斯迈克机械制造有限公司

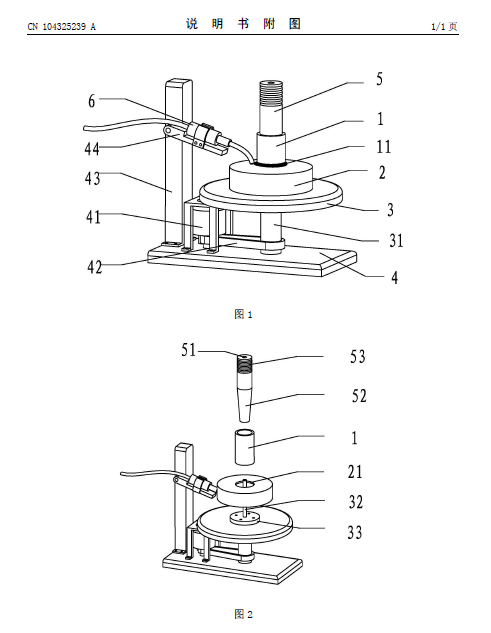

摘要： 本发明公开了一种金属管焊接装置，所述金属管插入一个设有中心孔的底座工件上进行外圈焊接，所述的底座工件放置在一个圆盘上，圆盘底部垂直固定有一根转轴，转轴底部铰接于一块底板上，底板上设有电机，电机通过传动带连接转轴，圆盘顶部固定有一根定位杆，定位杆外壁套接有一根定位套杆，定位套杆轴心设有与定位杆匹配的通孔，所述的金属管套于定位套杆外壁，所述的圆盘侧方设有焊枪，能快速准确地将金属管定位到工件上进行焊接，提高了焊接速度和焊接质量。
