钻杆保护套圈圆后焊接装置

[发明公布] 钻杆保护套圈圆后焊接装置

申请公布号：CN104325242A

申请公布日：2015.02.04

申请号：2014105120387

申请日：2014.09.29

申请人：江阴德玛斯特钻具有限公司

发明人：郑银良; 郑卫良

地址：214443江苏省无锡市江阴市申港镇工业园区（创新村）

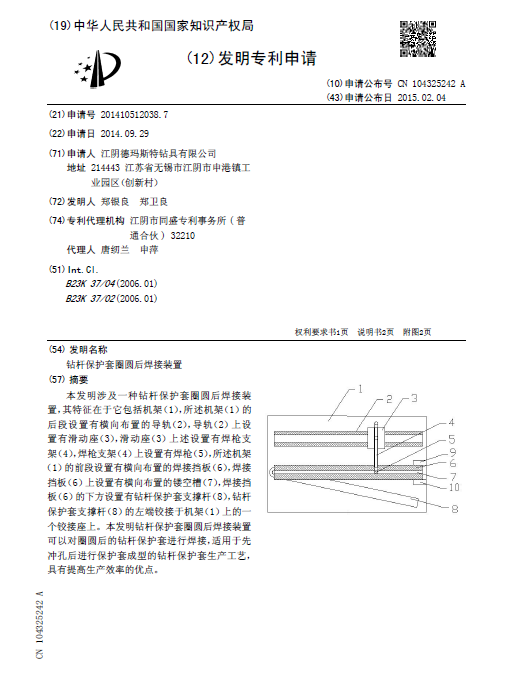

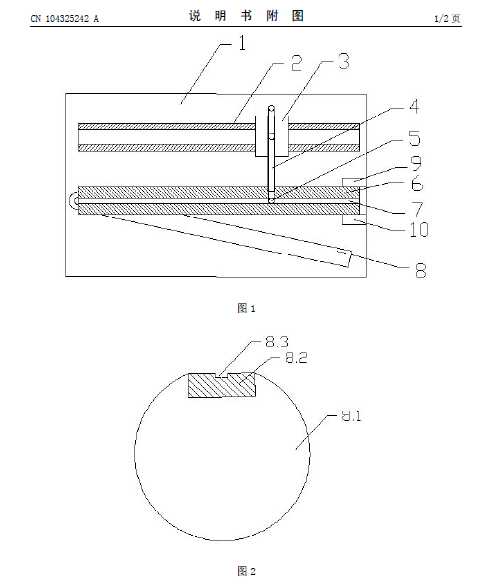

摘要： 本发明涉及一种钻杆保护套圈圆后焊接装置，其特征在于它包括机架（1），所述机架（1）的后段设置有横向布置的导轨（2），导轨（2）上设置有滑动座（3），滑动座（3）上述设置有焊枪支架（4），焊枪支架（4）上设置有焊枪（5），所述机架（1）的前段设置有横向布置的焊接挡板（6），焊接挡板（6）上设置有横向布置的镂空槽（7），焊接挡板（6）的下方设置有钻杆保护套支撑杆（8），钻杆保护套支撑杆（8）的左端铰接于机架（1）上的一个铰接座上。本发明钻杆保护套圈圆后焊接装置可以对圈圆后的钻杆保护套进行焊接，适用于先冲孔后进行保护套成型的钻杆保护套生产工艺，具有提高生产效率的优点。
