一种可调式支架焊模

发布时间:2015/7/22 15:03:26    阅读:

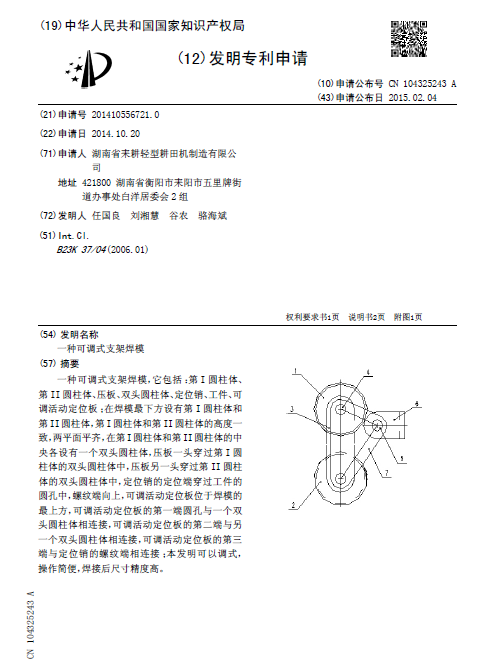

[发明公布一种可调式支架焊模

申请公布号:CN104325243A

申请公布日:2015.02.04

申请号:2014105567210

申请日:2014.10.20

申请人:湖南省耒耕轻型耕田机制造有限公司

发明人:任国良刘湘慧; 谷农; 骆海斌

地址:421800湖南省衡阳市耒阳市五里牌街道办事处白洋居委会2

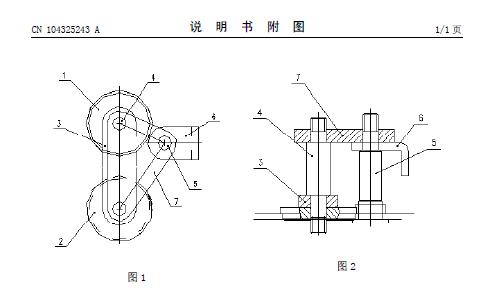

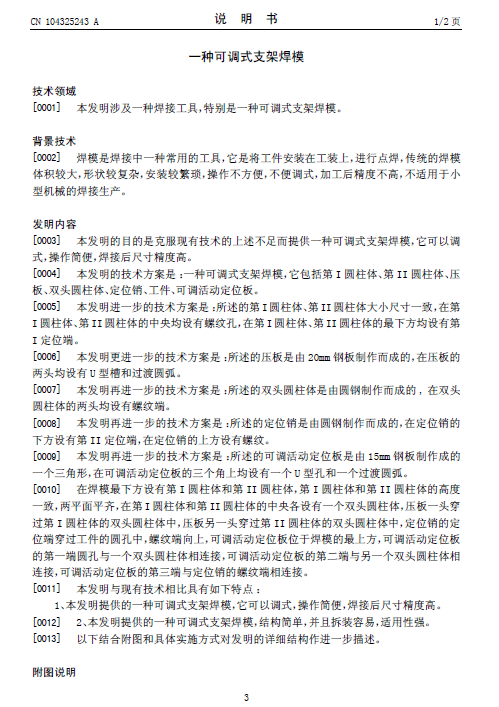

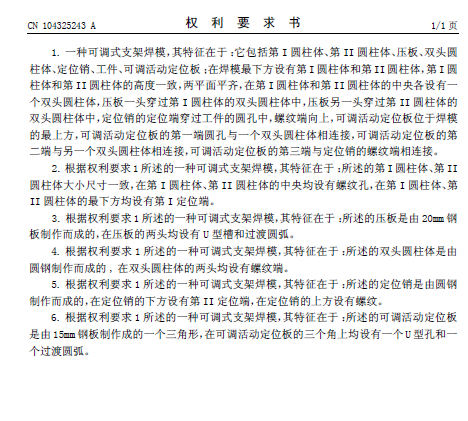

摘要: 一种可调式支架焊模,它包括:第I圆柱体、第II圆柱体、压板、双头圆柱体、定位销、工件、可调活动定位板;在焊模最下方设有第I圆柱体和第II圆柱体,第I圆柱体和第II圆柱体的高度一致,两平面平齐,在第I圆柱体和第II圆柱体的中央各设有一个双头圆柱体,压板一头穿过第I圆柱体的双头圆柱体中,压板另一头穿过第II圆柱体的双头圆柱体中,定位销的定位端穿过工件的圆孔中,螺纹端向上,可调活动定位板位于焊模的最上方,可调活动定位板的第一端圆孔与一个双头圆柱体相连接,可调活动定位板的第二端与另一个双头圆柱体相连接,可调活动定位板的第三端与定位销的螺纹端相连接;本发明可以调式,操作简便,焊接后尺寸精度高。
