焊接夹具的导向输送装置

[发明公布] 焊接夹具的导向输送装置

申请公布号：CN104325244A

申请公布日：2015.02.04

申请号：2014105575857

申请日：2014.10.20

申请人：天津市君治旺科技发展有限公司

发明人：东旭

地址：300400天津市北辰区王秦庄村津保高速公路以南

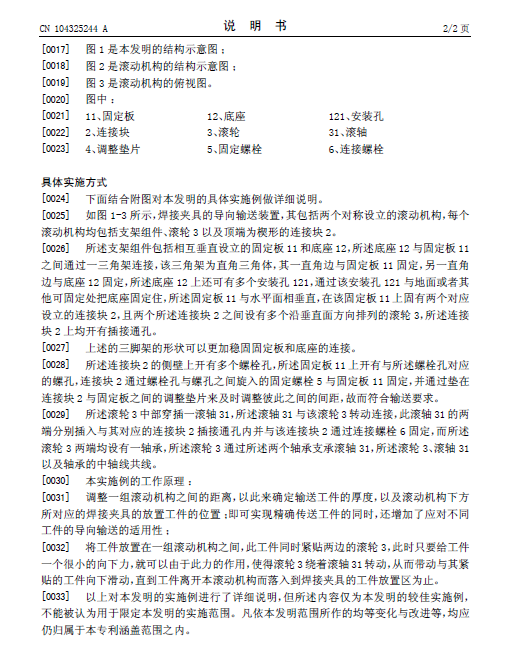

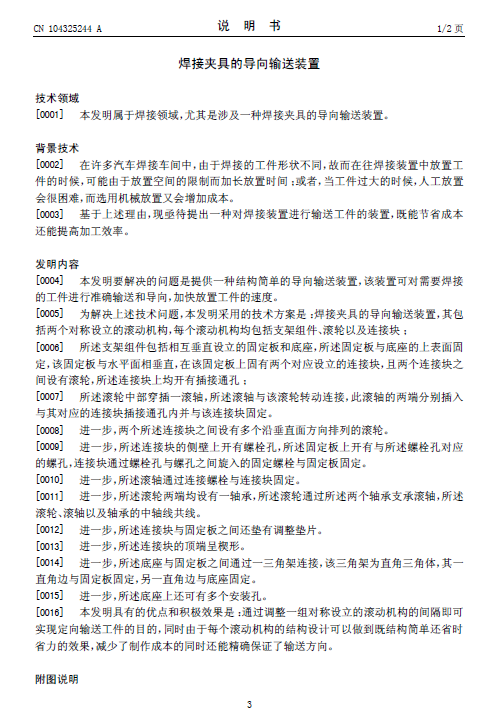

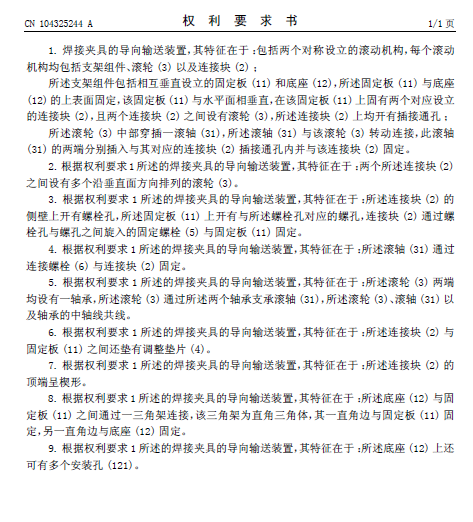

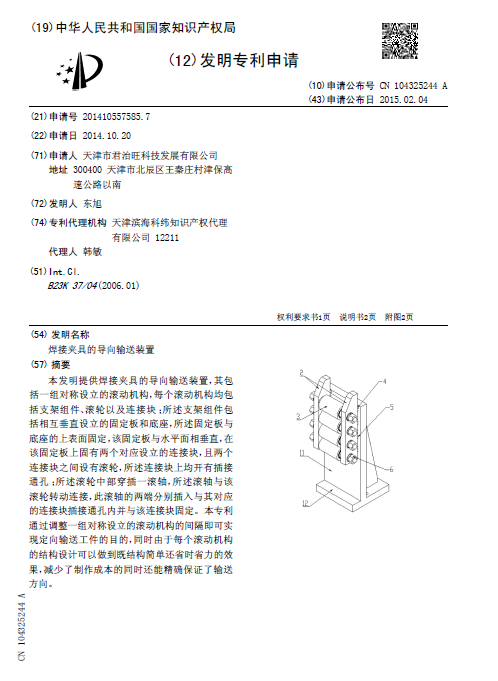

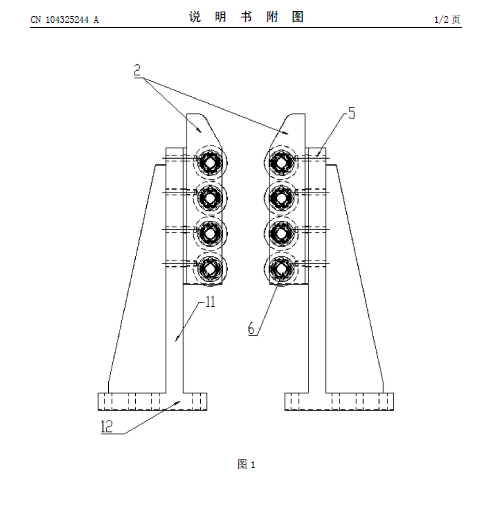

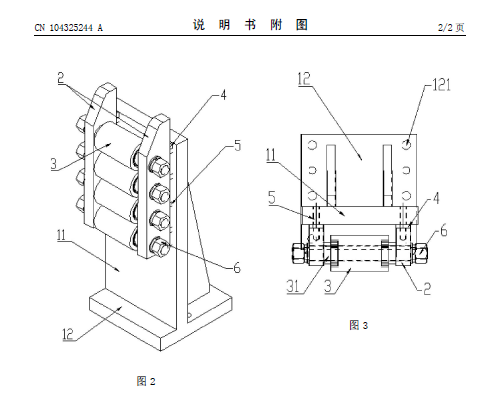

摘要： 本发明提供焊接夹具的导向输送装置，其包括一组对称设立的滚动机构，每个滚动机构均包括支架组件、滚轮以及连接块；所述支架组件包括相互垂直设立的固定板和底座，所述固定板与底座的上表面固定，该固定板与水平面相垂直，在该固定板上固有两个对应设立的连接块，且两个连接块之间设有滚轮，所述连接块上均开有插接通孔；所述滚轮中部穿插一滚轴，所述滚轴与该滚轮转动连接，此滚轴的两端分别插入与其对应的连接块插接通孔内并与该连接块固定。本专利通过调整一组对称设立的滚动机构的间隔即可实现定向输送工件的目的，同时由于每个滚动机构的结构设计可以做到既结构简单还省时省力的效果，减少了制作成本的同时还能精确保证了输送方向。
