用于汽车焊接夹具的定位夹紧机构

[发明公布] 用于汽车焊接夹具的定位夹紧机构

申请公布号：CN104325245A

申请公布日：2015.02.04

申请号：2014105576991

申请日：2014.10.20

申请人：天津市君治旺科技发展有限公司

发明人：罗晓芳

地址：300400天津市北辰区王秦庄村津保高速公路以南

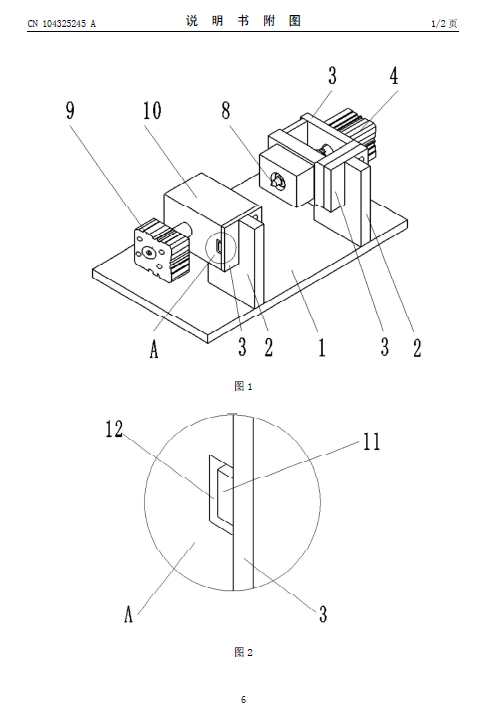

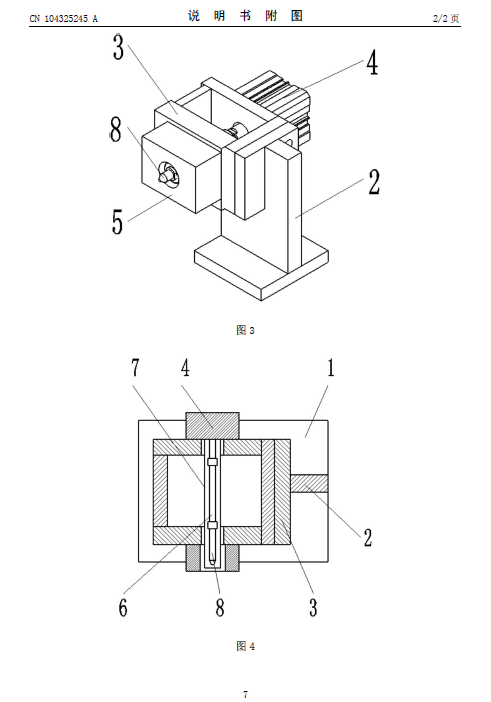

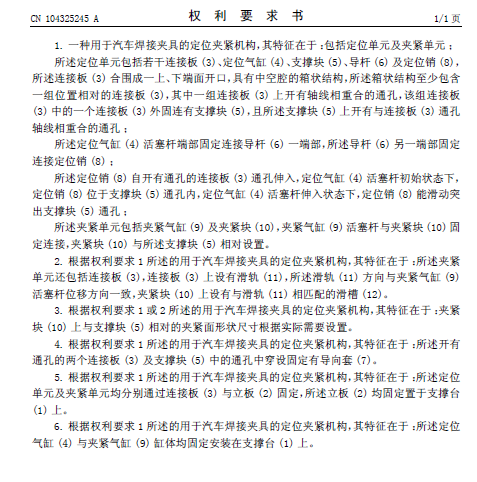

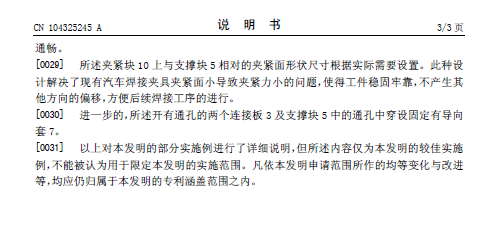

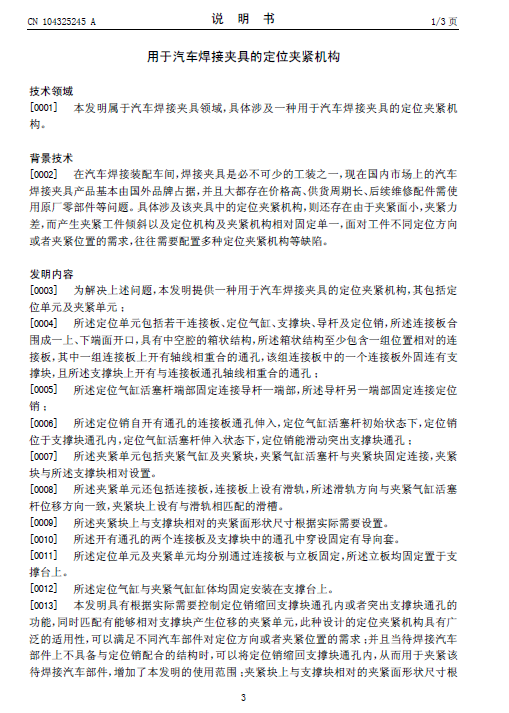

摘要： 本发明所述用于汽车焊接夹具的定位夹紧机构，包括定位单元及夹紧单元；定位单元至少包含一组位置相对的连接板，定位销自开有通孔的连接板通孔伸入，定位气缸活塞杆初始状态下，定位销位于支撑块通孔内，定位气缸活塞杆伸入状态下，定位销能滑动突出支撑块通孔；夹紧单元包括夹紧气缸及夹紧块，夹紧气缸活塞杆与夹紧块固定连接，夹紧块与所述支撑块相对设置；所述夹紧块上与支撑块相对的夹紧面形状尺寸根据实际需要设置。本发明具有能够伸缩的定位销缩，此种设计使得定位夹紧机构可以满足不同汽车部件对定位方向或者夹紧位置的需求；夹紧块的夹紧面形状尺寸根据实际需要设置，此种设计使得工件稳固牢靠，方便后续焊接工序的进行。
