一种侧板焊接工装

[发明公布] 一种侧板焊接工装

申请公布号：CN104325247A

申请公布日：2015.02.04

申请号：2014105694004

申请日：2014.10.23

申请人：苏州新达电扶梯部件有限公司

发明人：丁奇林

地址：215213江苏省苏州市吴江区汾湖经济开发区康力大道788号

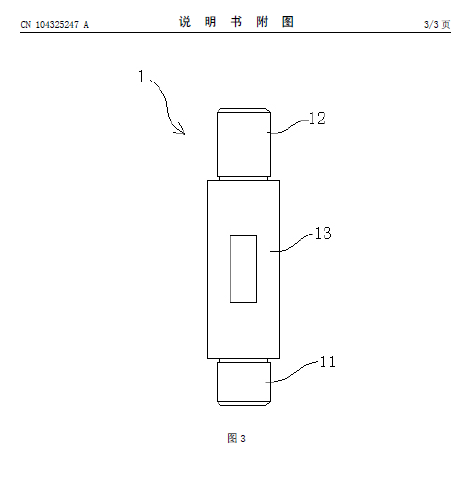

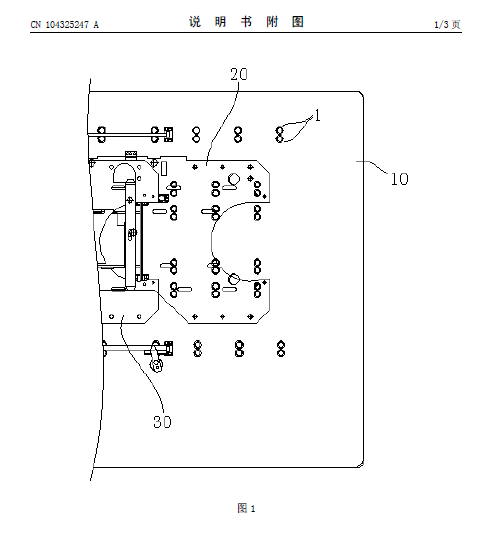

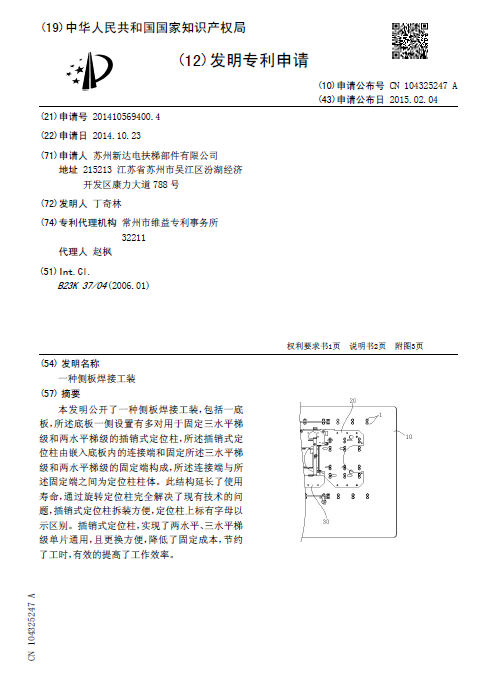

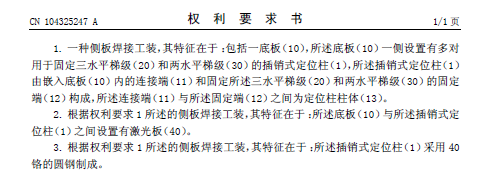

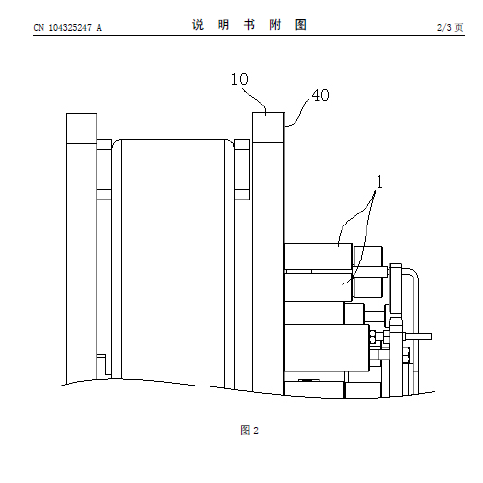

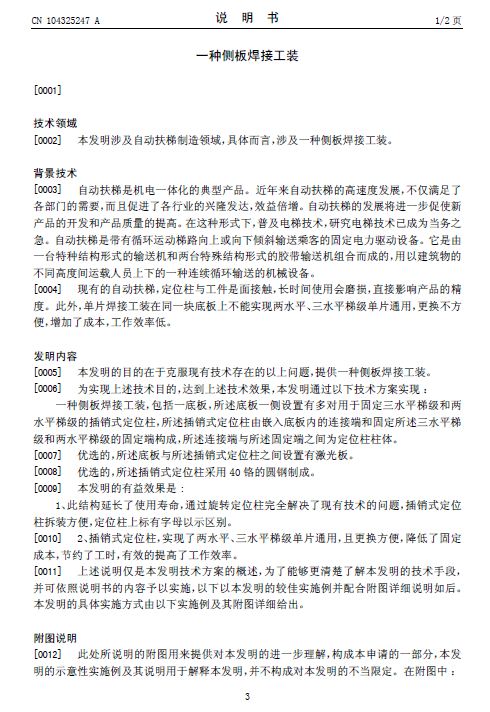

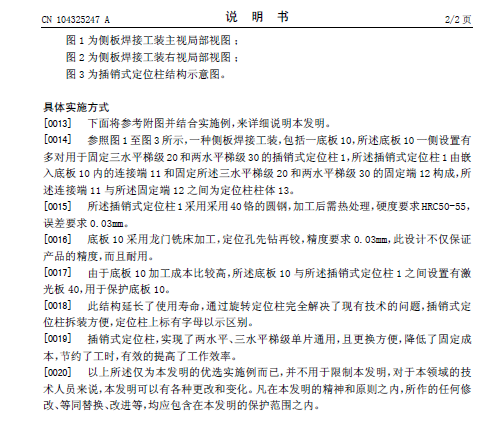

摘要： 本发明公开了一种侧板焊接工装，包括一底板，所述底板一侧设置有多对用于固定三水平梯级和两水平梯级的插销式定位柱，所述插销式定位柱由嵌入底板内的连接端和固定所述三水平梯级和两水平梯级的固定端构成，所述连接端与所述固定端之间为定位柱柱体。此结构延长了使用寿命，通过旋转定位柱完全解决了现有技术的问题，插销式定位柱拆装方便，定位柱上标有字母以示区别。插销式定位柱，实现了两水平、三水平梯级单片通用，且更换方便，降低了固定成本，节约了工时，有效的提高了工作效率。
