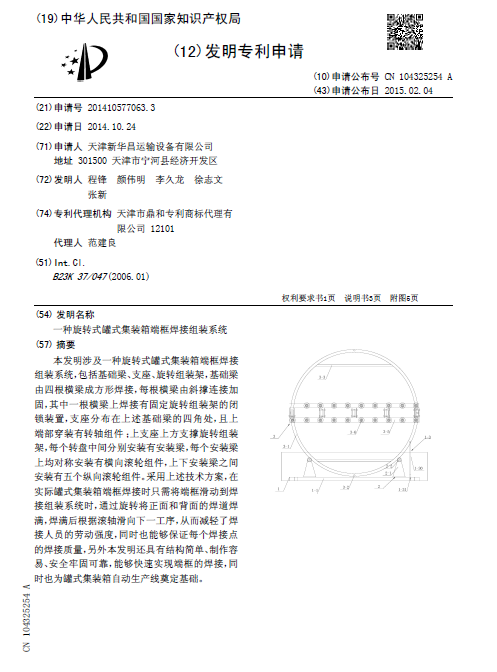

一种旋转式罐式集装箱端框焊接组装系统

[发明公布] 一种旋转式罐式集装箱端框焊接组装系统

申请公布号：CN104325254A

申请公布日：2015.02.04

申请号：2014105770633

申请日：2014.10.24

申请人：天津新华昌运输设备有限公司

发明人：程锋; 颜伟明; 李久龙; 徐志文; 张新

地址：301500天津市宁河县经济开发区

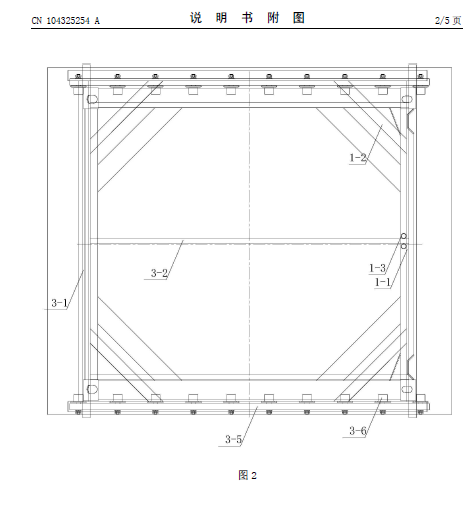

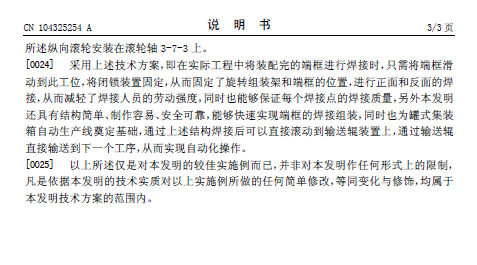

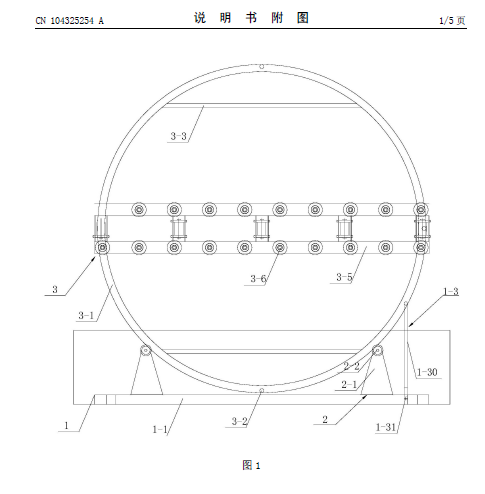

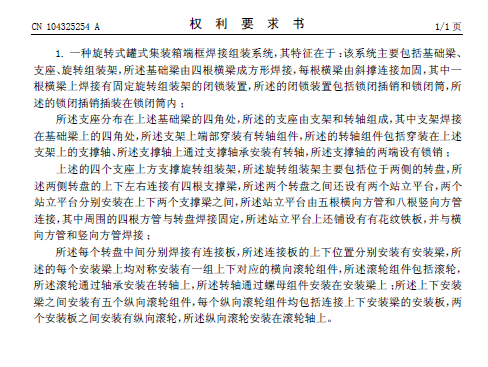

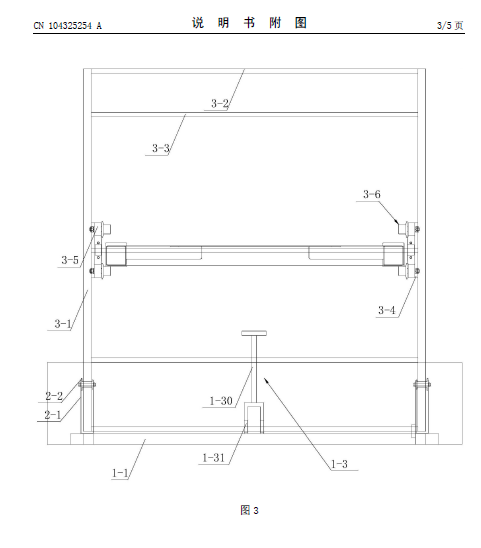

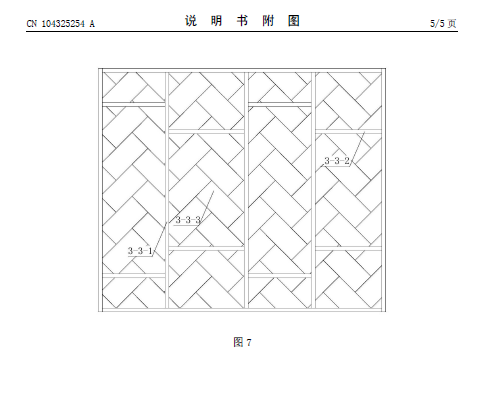

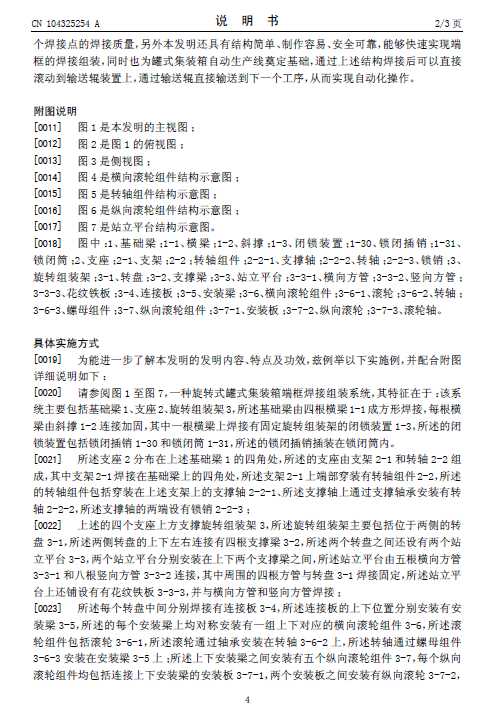

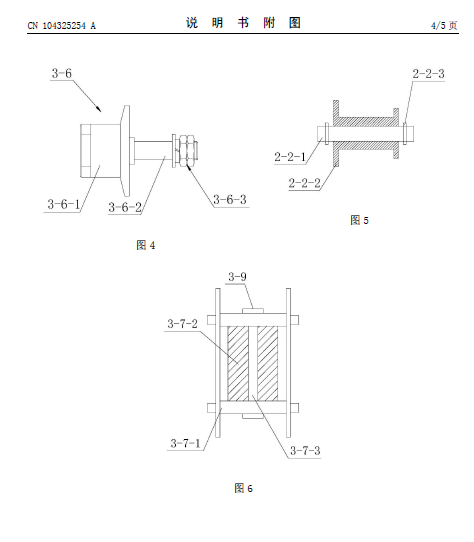

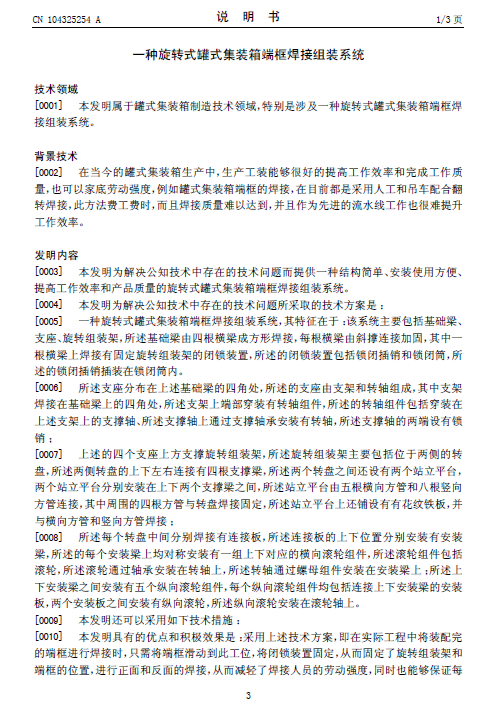

摘要： 本发明涉及一种旋转式罐式集装箱端框焊接组装系统，包括基础梁、支座、旋转组装架，基础梁由四根横梁成方形焊接，每根横梁由斜撑连接加固，其中一根横梁上焊接有固定旋转组装架的闭锁装置，支座分布在上述基础梁的四角处，且上端部穿装有转轴组件；上支座上方支撑旋转组装架，每个转盘中间分别安装有安装梁，每个安装梁上均对称安装有横向滚轮组件，上下安装梁之间安装有五个纵向滚轮组件。采用上述技术方案，在实际罐式集装箱端框焊接时只需将端框滑动到焊接组装系统时，通过旋转将正面和背面的焊道焊满，焊满后根据滚轴滑向下一工序，从而减轻了焊接人员的劳动强度，同时也能够保证每个焊接点的焊接质量，另外本发明还具有结构简单、制作容易、安全牢固可靠，能够快速实现端框的焊接，同时也为罐式集装箱自动生产线奠定基础。
