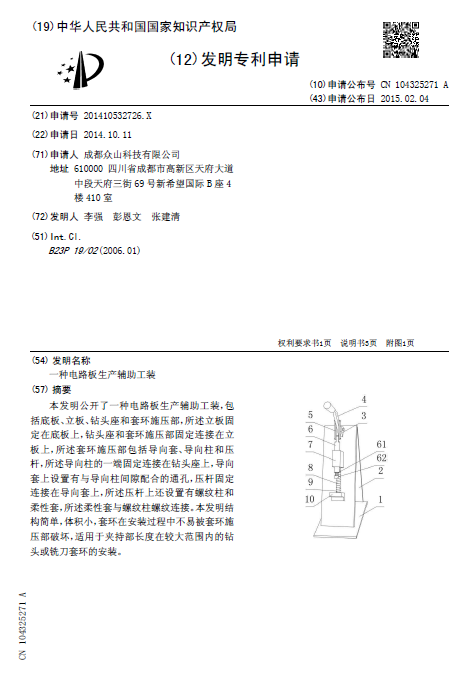

一种电路板生产辅助工装

[发明公布] 一种电路板生产辅助工装

申请公布号：CN104325271A

申请公布日：2015.02.04

申请号：201410532726X

申请日：2014.10.11

申请人：成都众山科技有限公司

发明人：李强; 彭恩文; 张建清

地址：610000四川省成都市高新区天府大道中段天府三街69号新希望国际B座4楼410室

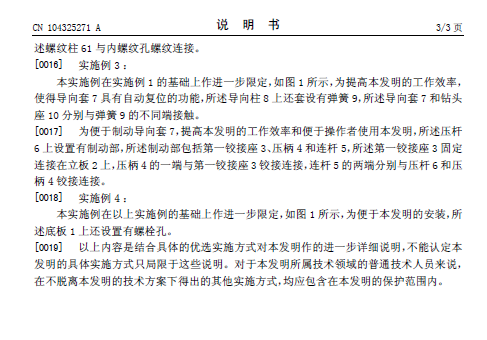

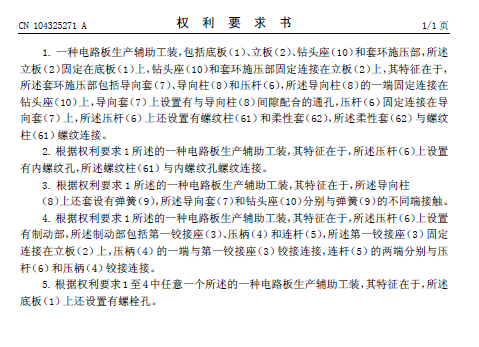

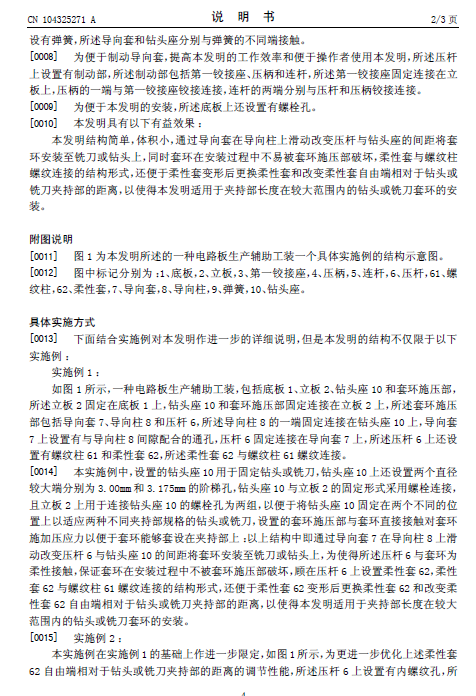

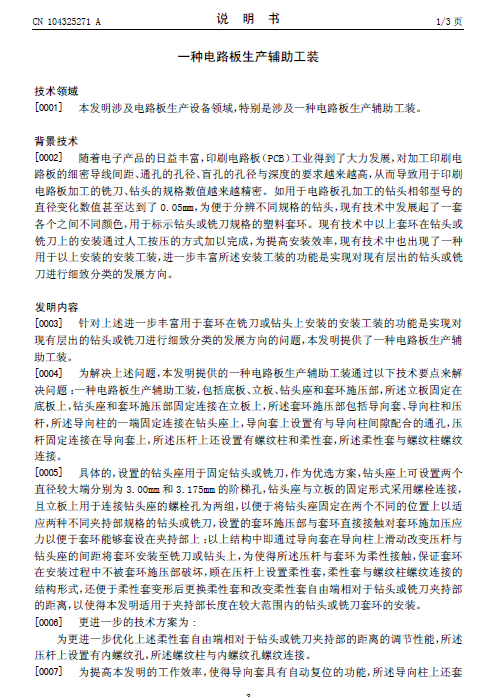

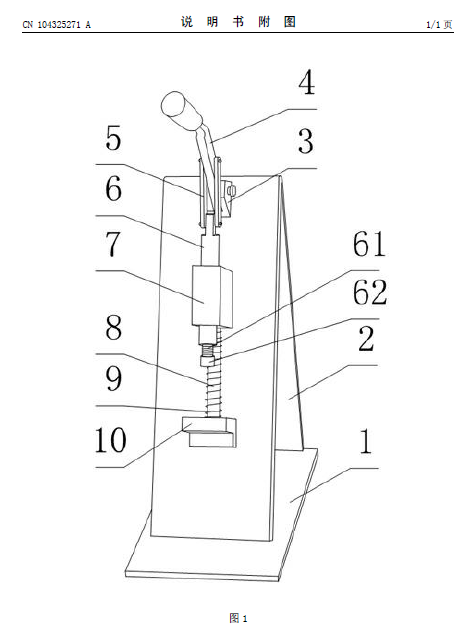

摘要： 本发明公开了一种电路板生产辅助工装，包括底板、立板、钻头座和套环施压部，所述立板固定在底板上，钻头座和套环施压部固定连接在立板上，所述套环施压部包括导向套、导向柱和压杆，所述导向柱的一端固定连接在钻头座上，导向套上设置有与导向柱间隙配合的通孔，压杆固定连接在导向套上，所述压杆上还设置有螺纹柱和柔性套，所述柔性套与螺纹柱螺纹连接。本发明结构简单，体积小，套环在安装过程中不易被套环施压部破坏，适用于夹持部长度在较大范围内的钻头或铣刀套环的安装。
