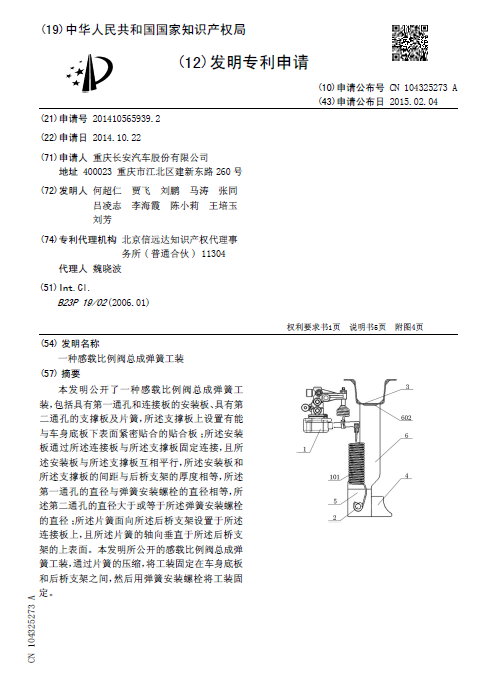

一种感载比例阀总成弹簧工装

[发明公布] 一种感载比例阀总成弹簧工装

申请公布号：CN104325273A

申请公布日：2015.02.04

申请号：2014105659392

申请日：2014.10.22

申请人：重庆长安汽车股份有限公司

发明人：何超仁; 贾飞; 刘鹏; 马涛; 张同; 吕凌志; 李海霞; 陈小莉; 王培玉; 刘芳

地址：400023重庆市江北区建新东路260号

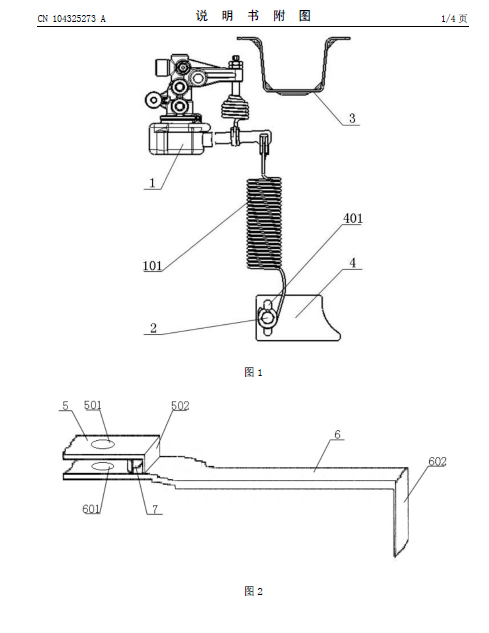

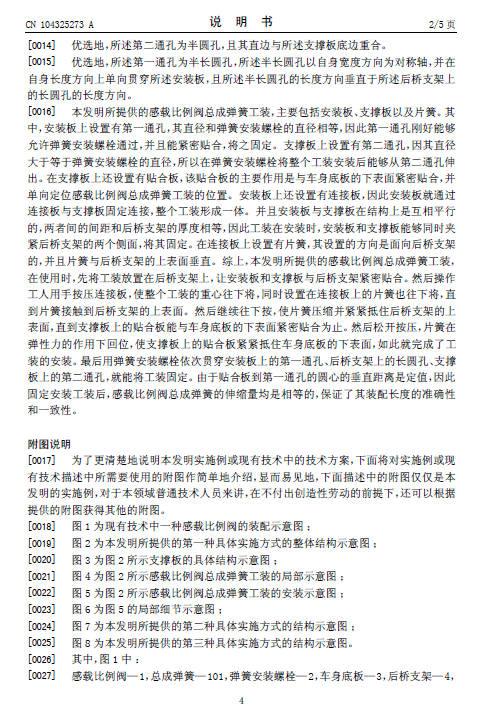

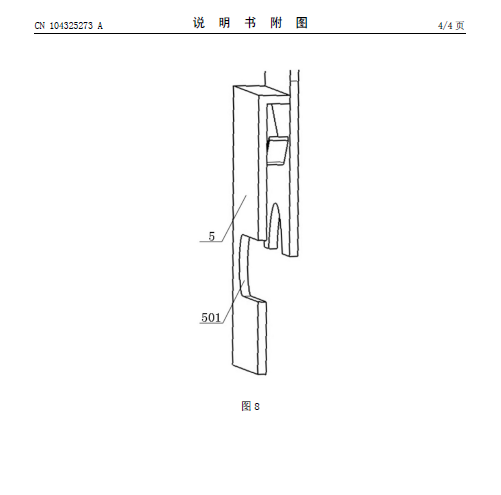

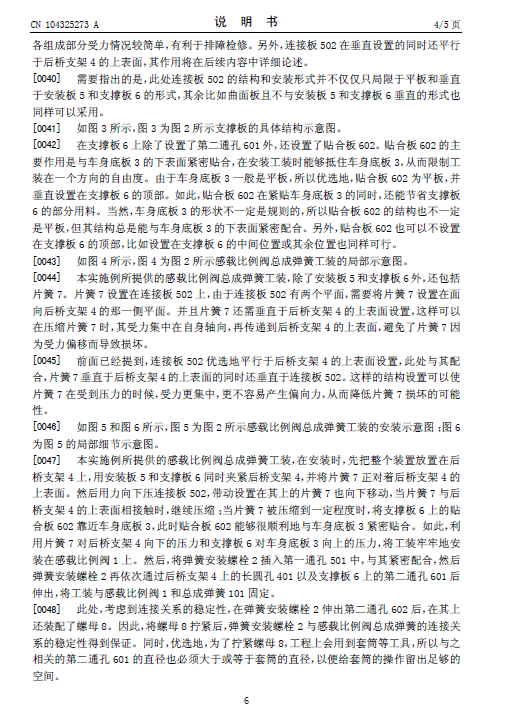

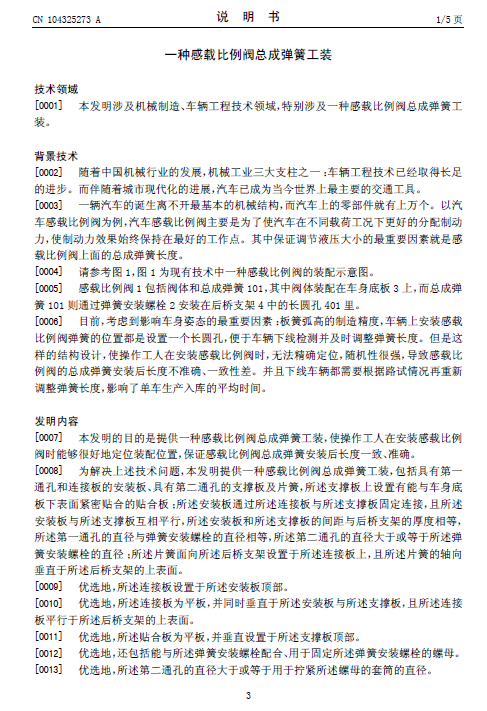

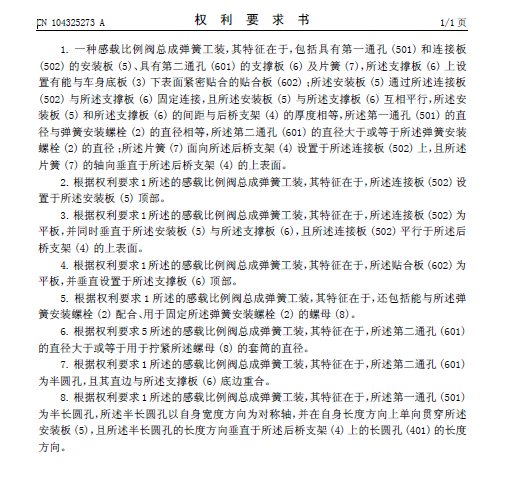

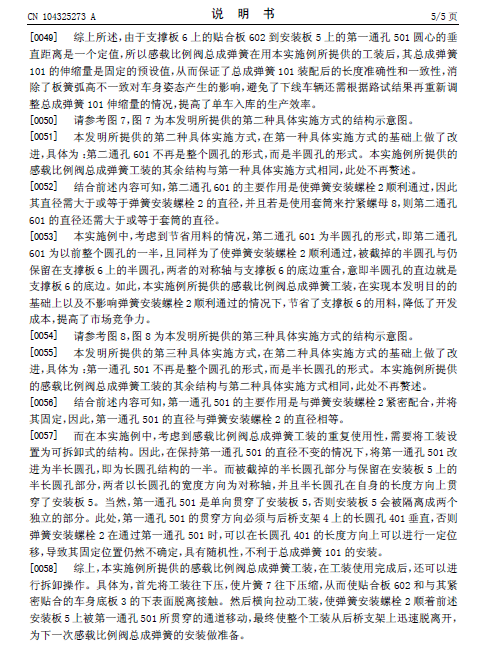

摘要： 本发明公开了一种感载比例阀总成弹簧工装，包括具有第一通孔和连接板的安装板、具有第二通孔的支撑板及片簧，所述支撑板上设置有能与车身底板下表面紧密贴合的贴合板；所述安装板通过所述连接板与所述支撑板固定连接，且所述安装板与所述支撑板互相平行，所述安装板和所述支撑板的间距与后桥支架的厚度相等，所述第一通孔的直径与弹簧安装螺栓的直径相等，所述第二通孔的直径大于或等于所述弹簧安装螺栓的直径；所述片簧面向所述后桥支架设置于所述连接板上，且所述片簧的轴向垂直于所述后桥支架的上表面。本发明所公开的感载比例阀总成弹簧工装，通过片簧的压缩，将工装固定在车身底板和后桥支架之间，然后用弹簧安装螺栓将工装固定。
