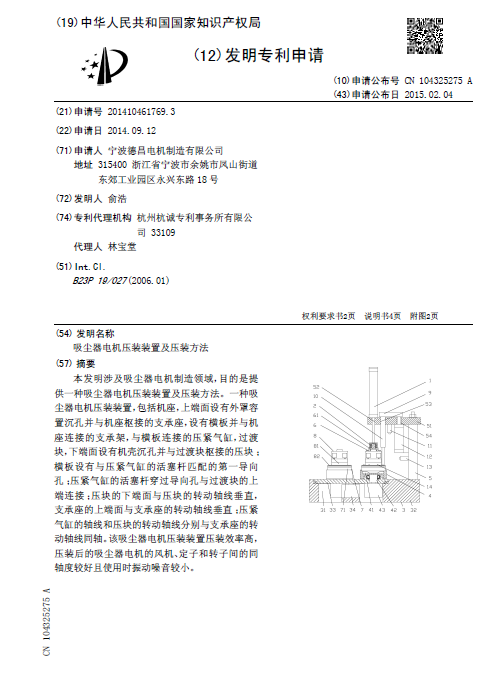

吸尘器电机压装装置及压装方法

[发明公布] 吸尘器电机压装装置及压装方法

申请公布号：CN104325275A

申请公布日：2015.02.04

申请号：2014104617693

申请日：2014.09.12

申请人：宁波德昌电机制造有限公司

发明人：俞浩

地址：315400浙江省宁波市余姚市凤山街道东郊工业园区永兴东路18号

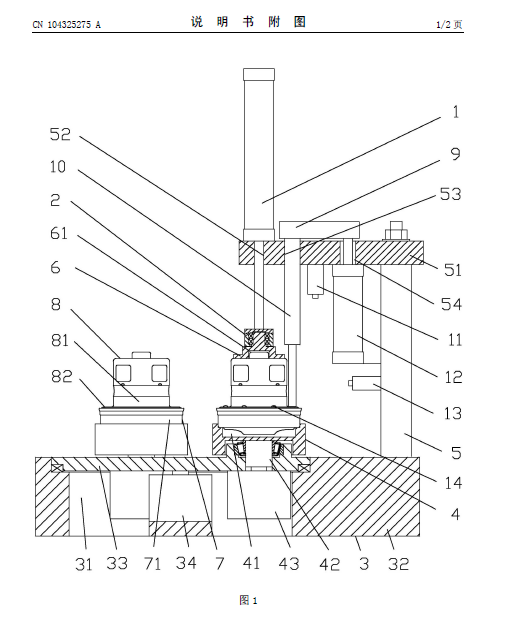

摘要： 本发明涉及吸尘器电机制造领域，目的是提供一种吸尘器电机压装装置及压装方法。一种吸尘器电机压装装置，包括机座，上端面设有外罩容置沉孔并与机座枢接的支承座，设有横板并与机座连接的支承架，与横板连接的压紧气缸，过渡块，下端面设有机壳沉孔并与过渡块枢接的压块；横板设有与压紧气缸的活塞杆匹配的第一导向孔；压紧气缸的活塞杆穿过导向孔与过渡块的上端连接；压块的下端面与压块的转动轴线垂直，支承座的上端面与支承座的转动轴线垂直；压紧气缸的轴线和压块的转动轴线分别与支承座的转动轴线同轴。该吸尘器电机压装装置压装效率高，压装后的吸尘器电机的风机、定子和转子间的同轴度较好且使用时振动噪音较小。
