销钉铆合压床

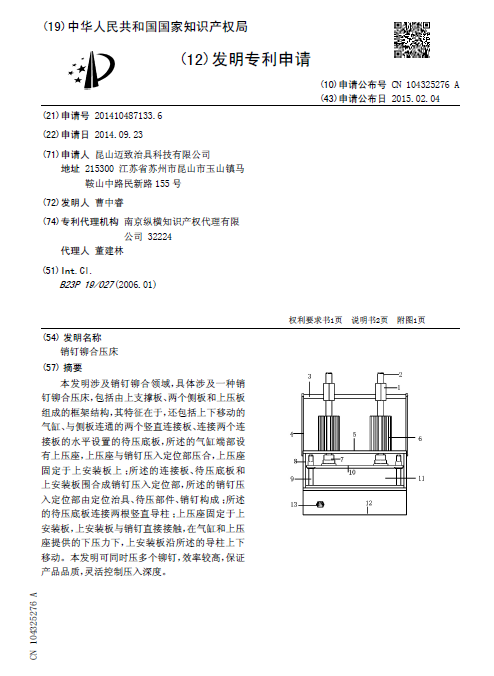

[发明公布] 销钉铆合压床

申请公布号：CN104325276A

申请公布日：2015.02.04

申请号：2014104871336

申请日：2014.09.23

申请人：昆山迈致治具科技有限公司

发明人：曹中睿

地址：215300江苏省苏州市昆山市玉山镇马鞍山中路民新路155号

摘要： 本发明涉及销钉铆合领域，具体涉及一种销钉铆合压床，包括由上支撑板、两个侧板和上压板组成的框架结构，其特征在于，还包括上下移动的气缸、与侧板连通的两个竖直连接板、连接两个连接板的水平设置的待压底板，所述的气缸端部设有上压座，上压座与销钉压入定位部压合，上压座固定于上安装板上；所述的连接板、待压底板和上安装板围合成销钉压入定位部，所述的销钉压入定位部由定位治具、待压部件、销钉构成；所述的待压底板连接两根竖直导柱；上压座固定于上安装板，上安装板与销钉直接接触，在气缸和上压座提供的下压力下，上安装板沿所述的导柱上下移动。本发明可同时压多个铆钉，效率较高，保证产品品质，灵活控制压入深度。
