接插件自动化组装结构
发布时间:2015/8/25 8:35:08 阅读:
次

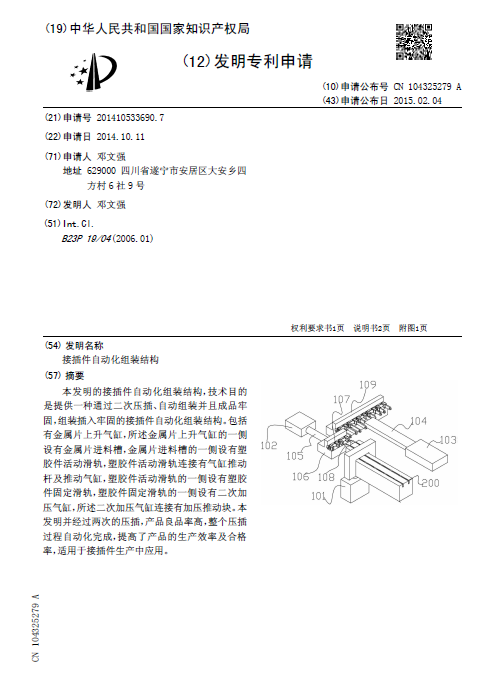

[发明公布] 接插件自动化组装结构
申请公布号:CN104325279A
申请公布日:2015.02.04
申请号:2014105336907
申请日:2014.10.11
申请人:邓文强
发明人:邓文强
地址:629000四川省遂宁市安居区大安乡四方村6社9号

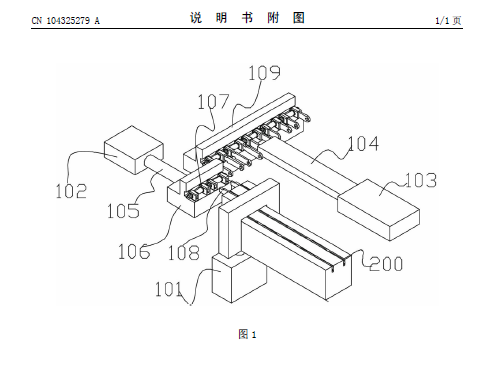

摘要: 本发明的接插件自动化组装结构,技术目的是提供一种通过二次压插、自动组装并且成品牢固,组装插入牢固的接插件自动化组装结构。包括有金属片上升气缸,所述金属片上升气缸的一侧设有金属片进料槽,金属片进料槽的一侧设有塑胶件活动滑轨,塑胶件活动滑轨连接有气缸推动杆及推动气缸,塑胶件活动滑轨的一侧设有塑胶件固定滑轨,塑胶件固定滑轨的一侧设有二次加压气缸,所述二次加压气缸连接有加压推动块。本发明并经过两次的压插,产品良品率高,整个压插过程自动化完成,提高了产品的生产效率及合格率,适用于接插件生产中应用。
