发动机活塞连杆装配分装系统

[发明公布] 发动机活塞连杆装配分装系统

申请公布号：CN104325280A

申请公布日：2015.02.04

申请号：2014105568285

申请日：2014.10.20

申请人：广西玉柴机器股份有限公司

发明人：谭伟权; 周建; 朱茂保; 康玉霞; 卢建律

地址：537005广西壮族自治区玉林市天桥西路88号

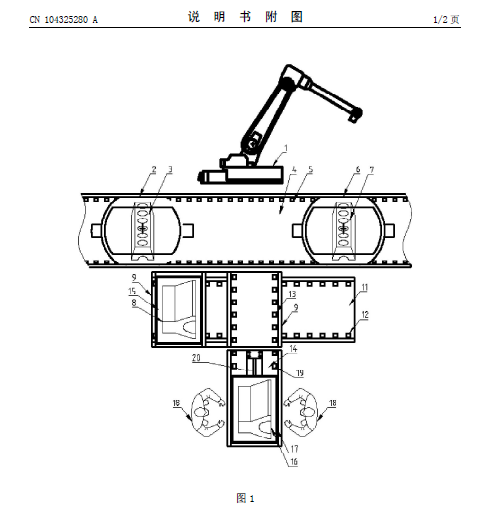

摘要： 本发明公开了一种发动机活塞连杆装配分装系统。该分装系统包括：翻转设备，设置在发动机装配线的一侧；缩台机构，具有缩台，缩台具有一个装配工位，缩台上设有第一滚轮和气缸，所述气缸用于将滑台机构的滑架及滑架上的发动机拉到缩台上；以及滑台机构，具有滑台，该滑台具有三工位，滑台上还设有第二滚轮，该第二滚轮由驱动电机驱动控制其正、反转，该第二滚轮上设有一个两工位滑架，所述滑架上设有第一发动机托架和第二发动机托架，所述滑架能够沿发动机装配线方向移动，使得所述第一发动机托架、第二发动机托架分别与所述缩台对齐。该分装系统最大限度地减少设备工作时间在整个生产节拍中的占比，提高了发动机的装配效率。
