一种与电钻配合使用的吸尘装置

发布时间:2015/8/27 9:08:42    阅读:



[发明公布一种与电钻配合使用的吸尘装置

申请公布号:CN104741660A

申请公布日:2015.07.01

申请号:2013107426621

申请日:2013.12.30

申请人:张一

发明人:张一

地址:404000重庆市万州区国本支路14604

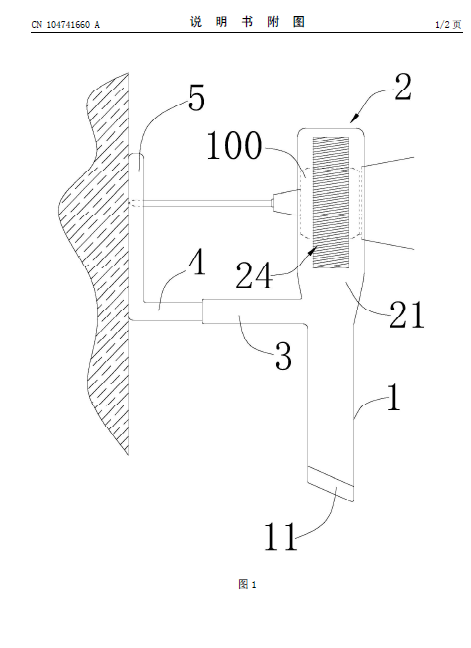

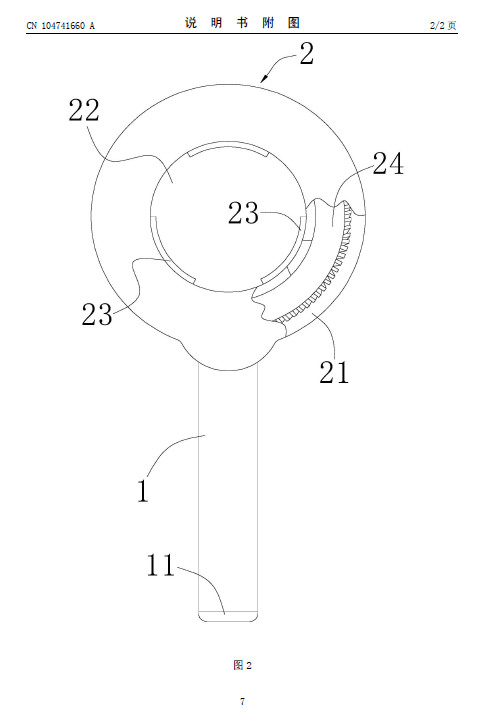

摘要: 本发明公开了一种与电钻配合使用的吸尘装置,所述吸尘装置设有握持部,所述握持部为上下开口且中空结构,所述握持部上开口与一圆环结构并内设腔体的座套连通,电钻钻头座可插入所述座套的内圆中,所述内圆表面设有与所述腔体连通的开槽,所述开槽表面设有转动连接件,其中,所述转动连接件的表面与所述电钻钻头座表面面接触;在所述腔体中设有涡轮风扇,所述涡轮风扇与所述转动连接件底部固定连接;所述座套还设有连接管,所述连接管与所述腔体和所述握持部连通,在所述连接管远离所述座套的一端活动套接有吸尘管,所述吸尘管上设有与其连通并垂直与所述吸尘管的吸尘罩。本发明有益效果在于,结构简单、使用方便,不会改变电钻的体积和重量,也不会增加能耗,而且有效的将灰尘收集,保证施工者的健康。
