一种园林绿化用园艺铲

发布时间:2017/9/4 9:50:31    阅读:

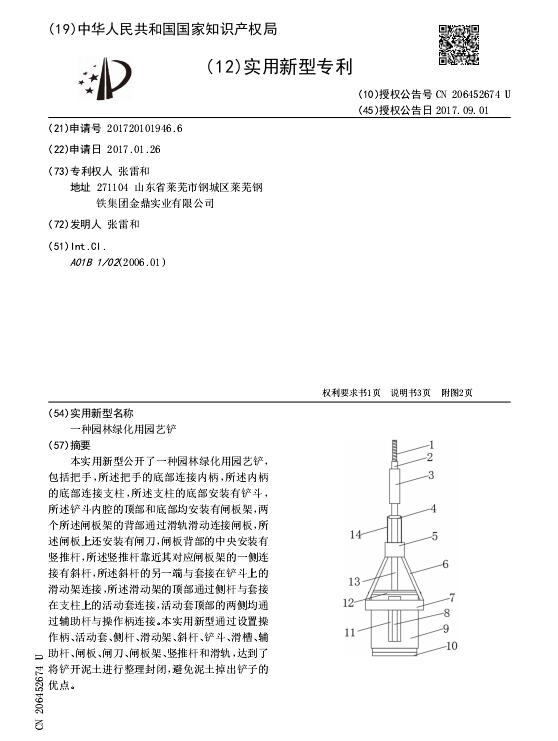

[实用新型] 一种园林绿化用园艺铲
  • 授权公告号:CN206452674U
  • 授权公告日:2017.09.01
  • 申请号:2017201019466
  • 申请日:2017.01.26
  • 专利权人:张雷和
  • 发明人:张雷和
  • 地址:271104山东省莱芜市钢城区莱芜钢铁集团金鼎实业有限公司
  • 分类号:A01B1/02(2006.01)I
摘要: 本实用新型公开了一种园林绿化用园艺铲,包括把手,所述把手的底部连接内柄,所述内柄的底部连接支柱,所述支柱的底部安装有铲斗,所述铲斗内腔的顶部和底部均安装有闸板架,两个所述闸板架的背部通过滑轨滑动连接闸板,所述闸板上还安装有闸刀,闸板背部的中央安装有竖推杆,所述竖推杆靠近其对应闸板架的一侧连接有斜杆,所述斜杆的另一端与套接在铲斗上的滑动架连接,所述滑动架的顶部通过侧杆与套接在支柱上的活动套连接,活动套顶部的两侧均通过辅助杆与操作柄连接。本实用新型通过设置操作柄、活动套、侧杆、滑动架、斜杆、铲斗、滑槽、辅助杆、闸板、闸刀、闸板架、竖推杆和滑轨,达到了将铲开泥土进行整理封闭,避免泥土掉出铲子的优点。
