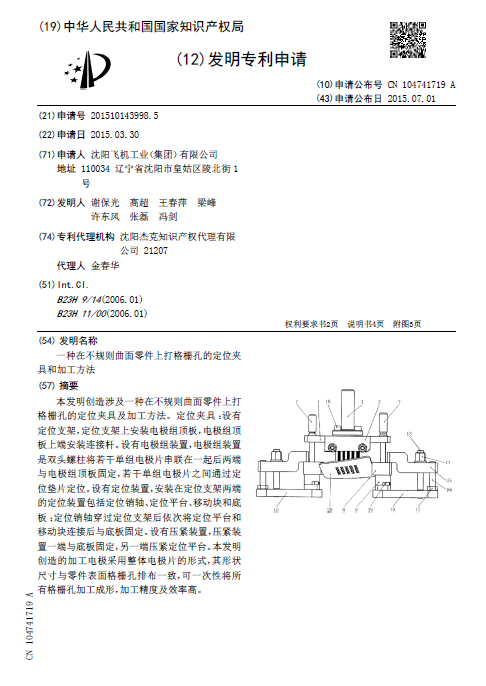

一种在不规则曲面零件上打格栅孔的定位夹具和加工方法

[发明公布] 一种在不规则曲面零件上打格栅孔的定位夹具和加工方法

申请公布号：CN104741719A

申请公布日：2015.07.01

申请号：2015101439985

申请日：2015.03.30

申请人：沈阳飞机工业（集团）有限公司

发明人：谢保光; 高超; 王春萍; 梁峰; 许东风; 张磊; 冯剑

地址：110034辽宁省沈阳市皇姑区陵北街1号

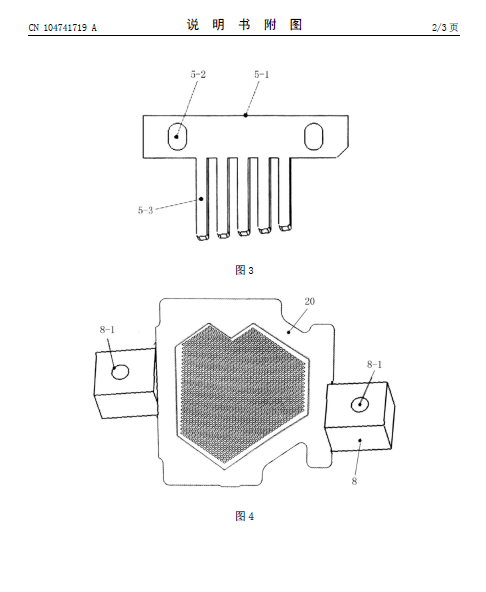

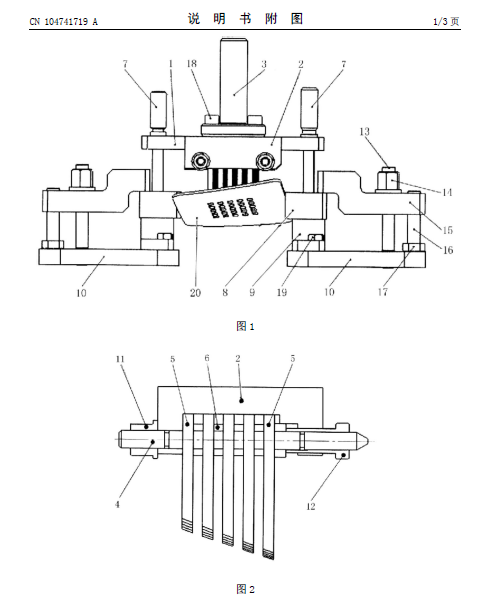

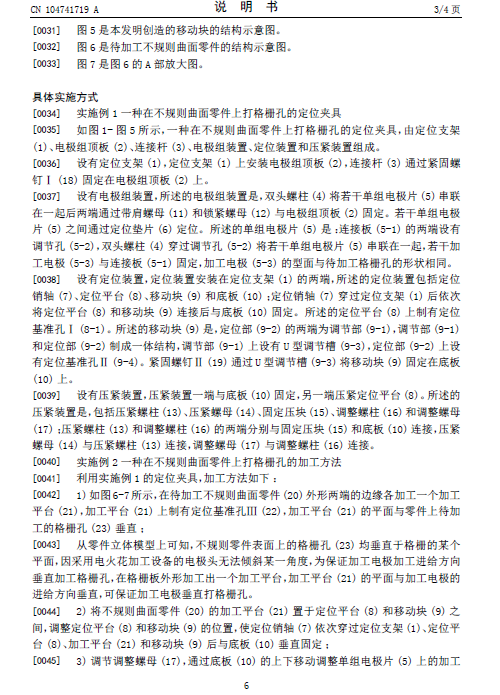

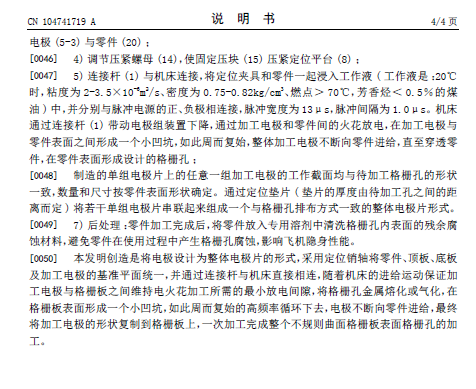

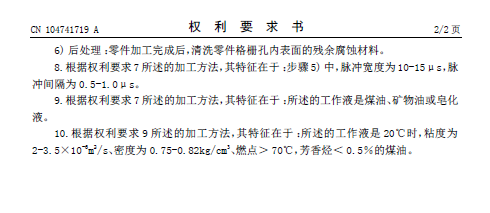

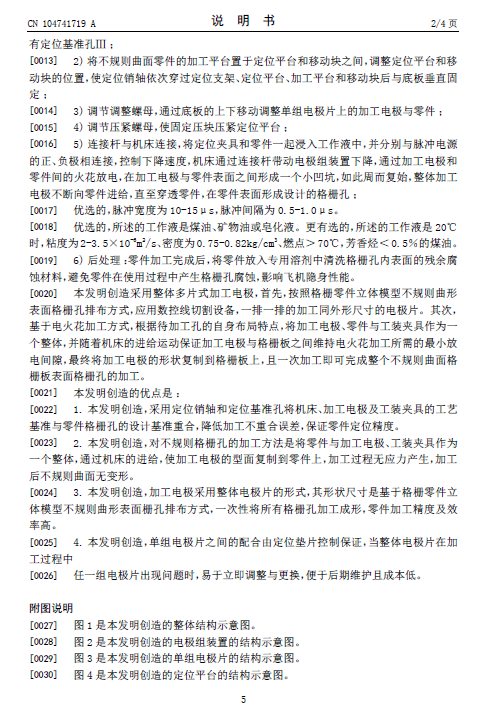

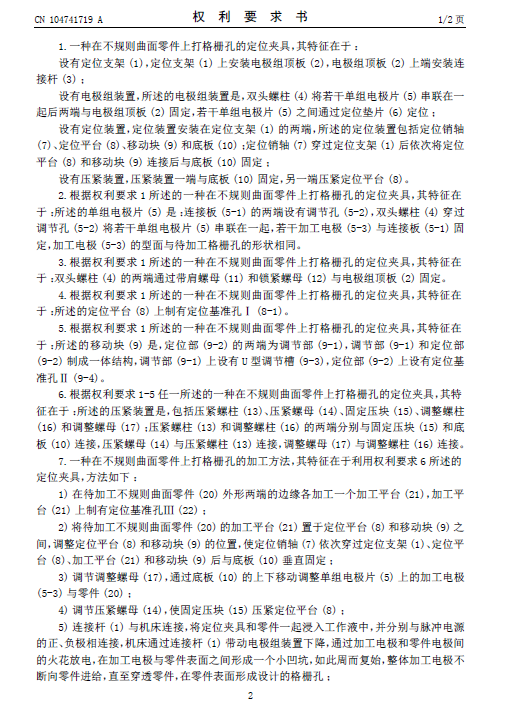

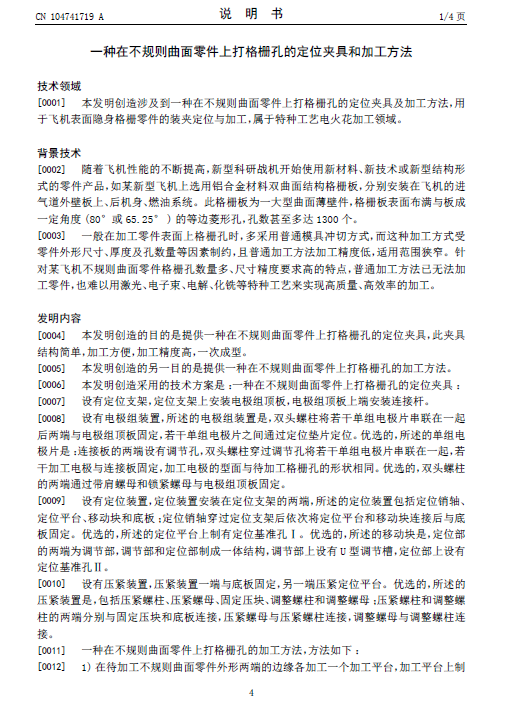

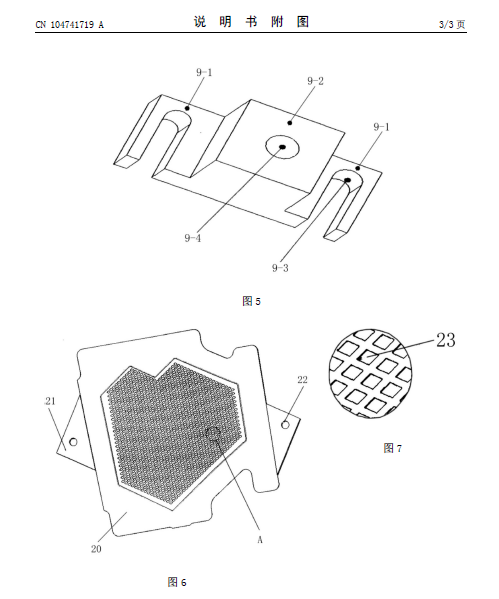

摘要： 本发明创造涉及一种在不规则曲面零件上打格栅孔的定位夹具及加工方法。定位夹具：设有定位支架，定位支架上安装电极组顶板，电极组顶板上端安装连接杆。设有电极组装置，电极组装置是双头螺柱将若干单组电极片串联在一起后两端与电极组顶板固定，若干单组电极片之间通过定位垫片定位。设有定位装置，安装在定位支架两端的定位装置包括定位销轴、定位平台、移动块和底板；定位销轴穿过定位支架后依次将定位平台和移动块连接后与底板固定。设有压紧装置，压紧装置一端与底板固定，另一端压紧定位平台。本发明创造的加工电极采用整体电极片的形式，其形状尺寸与零件表面格栅孔排布一致，可一次性将所有格栅孔加工成形，加工精度及效率高。
