内压式钢带密封液槽装置
发布时间:2015/10/12 15:18:30 阅读:
次

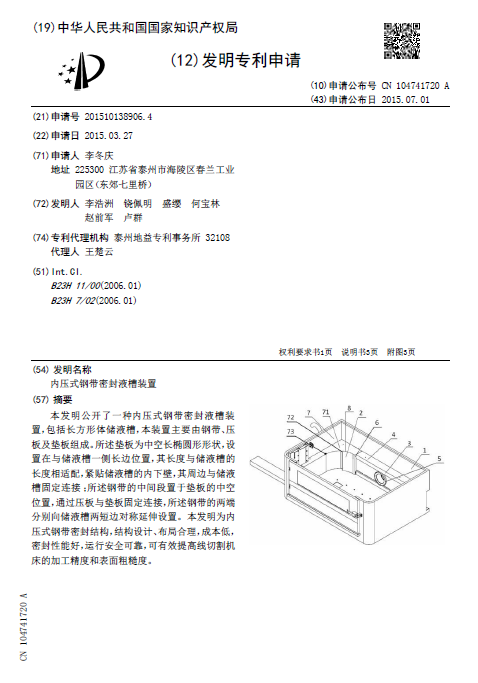

[发明公布] 内压式钢带密封液槽装置
申请公布号:CN104741720A
申请公布日:2015.07.01
申请号:2015101389064
申请日:2015.03.27
申请人:李冬庆
发明人:李浩洲; 铙佩明; 盛缨; 何宝林; 赵前军; 卢群
地址:225300江苏省泰州市海陵区春兰工业园区(东郊七里桥)

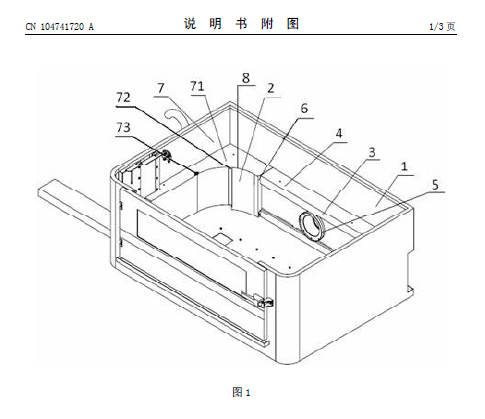

摘要: 本发明公开了一种内压式钢带密封液槽装置,包括长方形体储液槽,本装置主要由钢带、压板及垫板组成。所述垫板为中空长椭圆形形状,设置在与储液槽一侧长边位置,其长度与储液槽的长度相适配,紧贴储液槽的内下壁,其周边与储液槽固定连接;所述钢带的中间段置于垫板的中空位置,通过压板与垫板固定连接,所述钢带的两端分别向储液槽两短边对称延伸设置。本发明为内压式钢带密封结构,结构设计、布局合理,成本低,密封性能好,运行安全可靠,可有效提高线切割机床的加工精度和表面粗糙度。
