树木高压输液注射器
发布时间:2017/9/18 14:36:29 阅读:
次

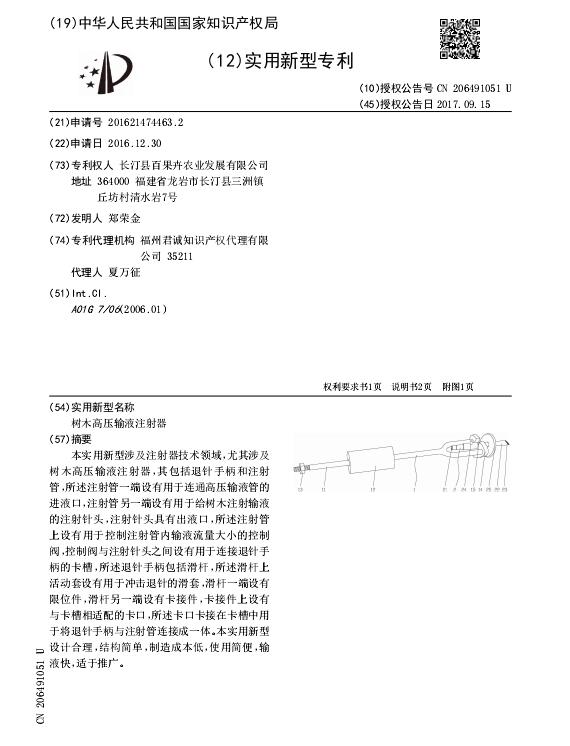

[实用新型] 树木高压输液注射器
- 授权公告号:CN206491051U
- 授权公告日:2017.09.15
- 申请号:2016214744632
- 申请日:2016.12.30
- 专利权人:长汀县百果卉农业发展有限公司
- 发明人:郑荣金
- 地址:364000福建省龙岩市长汀县三洲镇丘坊村清水岩7号
- 分类号:A01G7/06(2006.01)I 全部
- 专利代理机构:福州君诚知识产权代理有限公司35211
- 代理人:夏万征

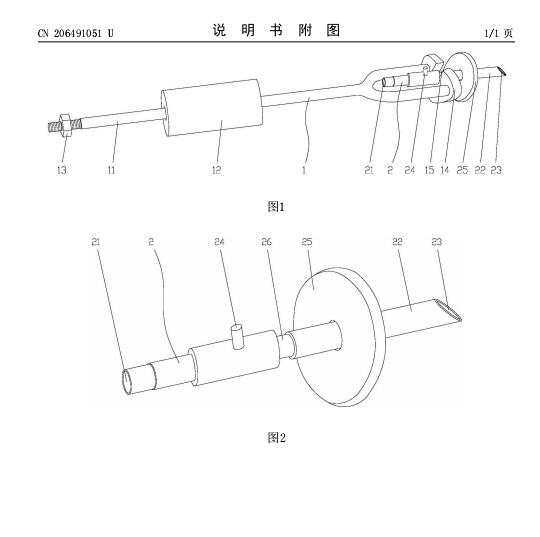

摘要: 本实用新型涉及注射器技术领域,尤其涉及树木高压输液注射器,其包括退针手柄和注射管,所述注射管一端设有用于连通高压输液管的进液口,注射管另一端设有用于给树木注射输液的注射针头,注射针头具有出液口,所述注射管上设有用于控制注射管内输液流量大小的控制阀,控制阀与注射针头之间设有用于连接退针手柄的卡槽,所述退针手柄包括滑杆,所述滑杆上活动套设有用于冲击退针的滑套,滑杆一端设有限位件,滑杆另一端设有卡接件,卡接件上设有与卡槽相适配的卡口,所述卡口卡接在卡槽中用于将退针手柄与注射管连接成一体。本实用新型设计合理,结构简单,制造成本低,使用简便,输液快,适于推广。
