一种新型旋转锡炉

[发明公布] 一种新型旋转锡炉

申请公布号：CN104741728A

申请公布日：2015.07.01

申请号：2015101615972

申请日：2015.04.08

申请人：谷华

发明人：谷华; 谷强; 刘继锋

地址：518000广东省深圳市光明新区泰嘉乐科技园1栋1302

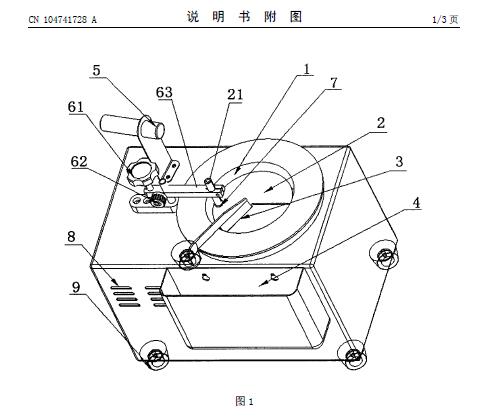

摘要： 本发明提供一种新型旋转锡炉，包括炉胆、调速电机、发热装置，刮刀、限位板，所述炉胆为圆形，所述炉胆固定在锡炉中部的轴承座上，所述炉胆底部固定有传动轴，所述调速电机通过链条或皮带或齿轮连接传动轴，带动炉胆旋转；所述刮刀设置在炉胆上部，所述刮刀长度与炉胆半径相同，刮刀尖端在炉胆圆心上部，刮刀末端固定在炉胆外部平台上，所述刮刀不随炉胆转动；所述限位板设置在炉胆内，所述限位板与刮刀相邻；所述炉胆旋转方向为从刮刀到限位板。本旋转锡炉装置操作区域干净无渣。通过安装了焊接定时装置和焊接定长装置剔除了多种人为因素造成的质量隐患，将操作工焊接工艺定义成标准化作业，节约了操作工时间，提高了焊接效率。
