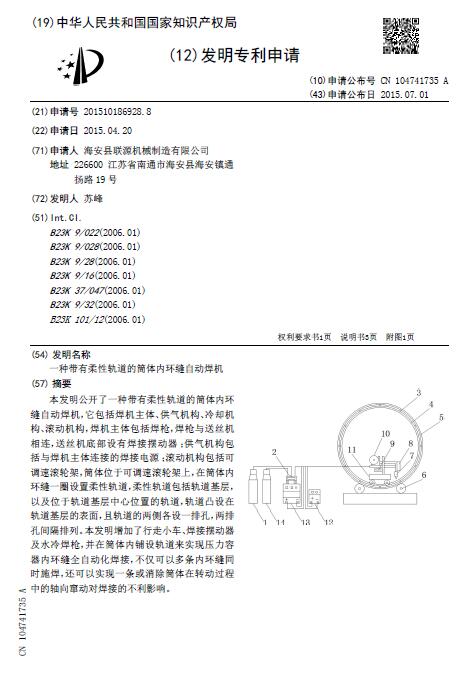

一种带有柔性轨道的筒体内环缝自动焊机

[发明公布] 一种带有柔性轨道的筒体内环缝自动焊机

申请公布号：CN104741735A

申请公布日：2015.07.01

申请号：2015101869288

申请日：2015.04.20

申请人：海安县联源机械制造有限公司

发明人：苏峰

地址：226600江苏省南通市海安县海安镇通扬路19号

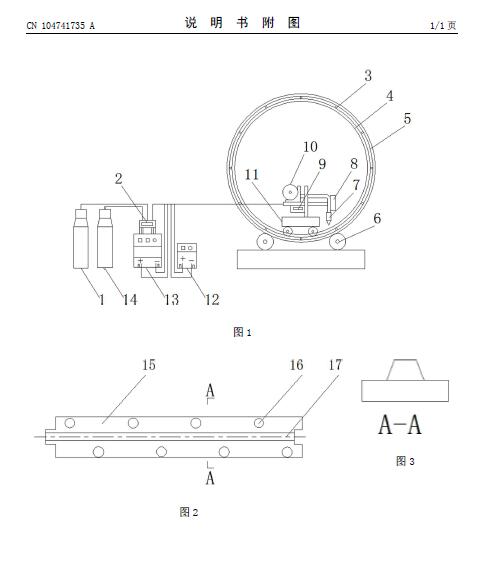

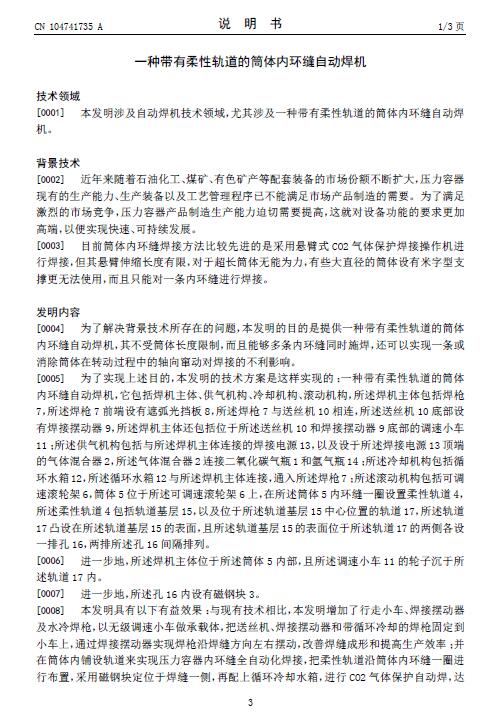

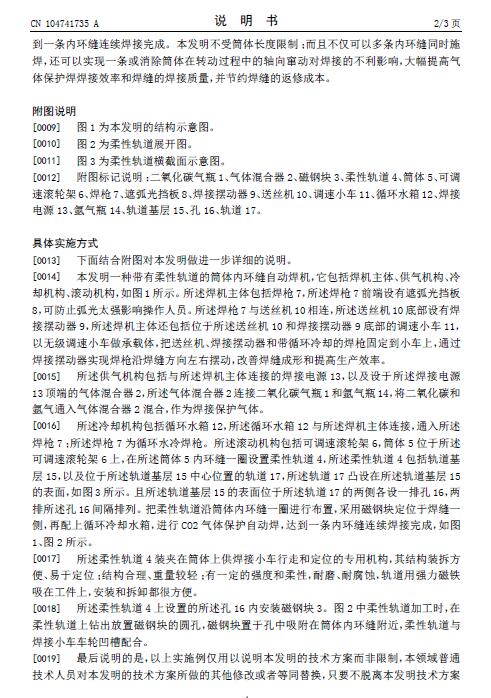

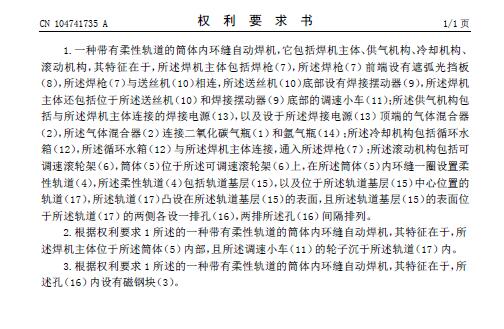

摘要： 本发明公开了一种带有柔性轨道的筒体内环缝自动焊机，它包括焊机主体、供气机构、冷却机构、滚动机构，焊机主体包括焊枪，焊枪与送丝机相连，送丝机底部设有焊接摆动器；供气机构包括与焊机主体连接的焊接电源；滚动机构包括可调速滚轮架，筒体位于可调速滚轮架上，在筒体内环缝一圈设置柔性轨道，柔性轨道包括轨道基层，以及位于轨道基层中心位置的轨道，轨道凸设在轨道基层的表面，且轨道的两侧各设一排孔，两排孔间隔排列。本发明增加了行走小车、焊接摆动器及水冷焊枪，并在筒体内铺设轨道来实现压力容器内环缝全自动化焊接，不仅可以多条内环缝同时施焊，还可以实现一条或消除筒体在转动过程中的轴向窜动对焊接的不利影响。
