缝纫机零件组装机的衬套拧入装置
发布时间:2015/11/16 13:59:05 阅读:
次

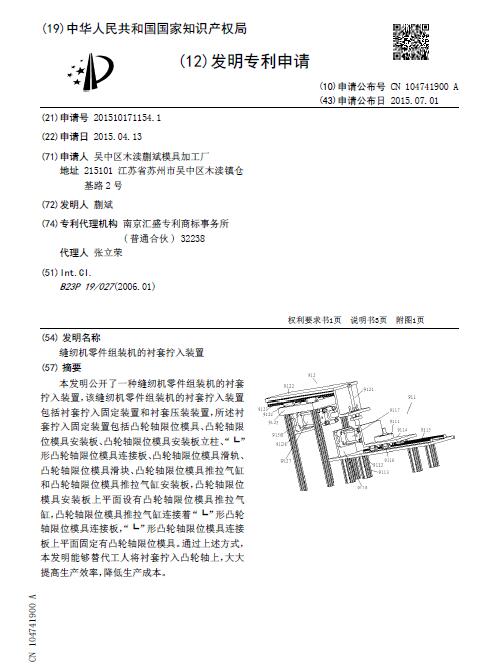

[发明公布] 缝纫机零件组装机的衬套拧入装置
申请公布号:CN104741900A
申请公布日:2015.07.01
申请号:2015101711541
申请日:2015.04.13
申请人:吴中区木渎蒯斌模具加工厂
发明人:蒯斌
地址:215101江苏省苏州市吴中区木渎镇仓基路2号
摘要: 本发明公开了一种缝纫机零件组装机的衬套拧入装置,该缝纫机零件组装机的衬套拧入装置包括衬套拧入固定装置和衬套压装装置,所述衬套拧入固定装置包括凸轮轴限位模具、凸轮轴限位模具安装板、凸轮轴限位模具安装板立柱、“┗”形凸轮轴限位模具连接板、凸轮轴限位模具滑轨、凸轮轴限位模具滑块、凸轮轴限位模具推拉气缸和凸轮轴限位模具推拉气缸安装板,凸轮轴限位模具安装板上平面设有凸轮轴限位模具推拉气缸,凸轮轴限位模具推拉气缸连接着“┗”形凸轮轴限位模具连接板,“┗”形凸轮轴限位模具连接板上平面固定有凸轮轴限位模具。通过上述方式,本发明能够替代工人将衬套拧入凸轮轴上,大大提高生产效率,降低生产成本。
