一种自动螺帽供给取放机构

发布时间:2015/11/16 14:05:46    阅读:

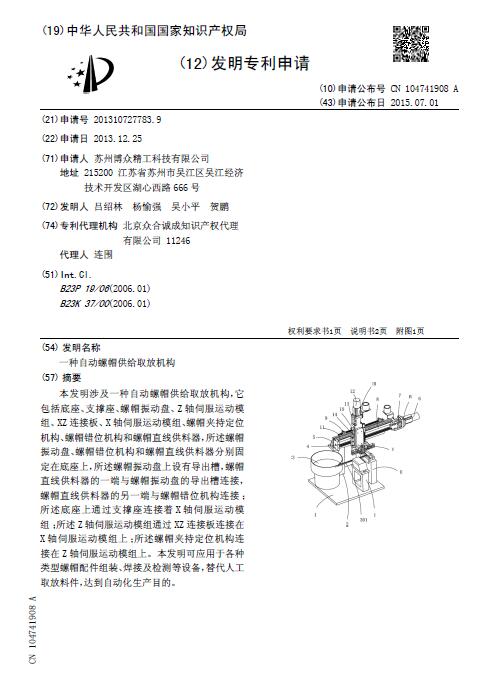

[发明公布一种自动螺帽供给取放机构

申请公布号:CN104741908A

申请公布日:2015.07.01

申请号:2013107277839

申请日:2013.12.25

申请人:苏州博众精工科技有限公司

发明人:吕绍林杨愉强; 吴小平; 贺鹏

地址:215200江苏省苏州市吴江区吴江经济技术开发区湖心西路666

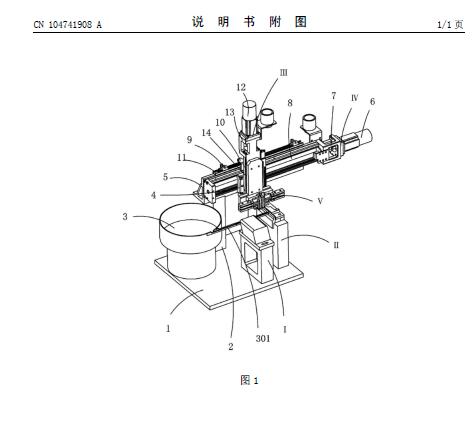

摘要: 本发明涉及一种自动螺帽供给取放机构,它包括底座、支撑座、螺帽振动盘、Z轴伺服运动模组、XZ连接板、X轴伺服运动模组、螺帽夹持定位机构、螺帽错位机构和螺帽直线供料器,所述螺帽振动盘、螺帽错位机构和螺帽直线供料器分别固定在底座上,所述螺帽振动盘上设有导出槽,螺帽直线供料器的一端与螺帽振动盘的导出槽连接,螺帽直线供料器的另一端与螺帽错位机构连接;所述底座上通过支撑座连接着X轴伺服运动模组;所述Z轴伺服运动模组通过XZ连接板连接在X轴伺服运动模组上;所述螺帽夹持定位机构连接在Z轴伺服运动模组上。本发明可应用于各种类型螺帽配件组装、焊接及检测等设备,替代人工取放料件,达到自动化生产目的。
