共振现象演示装置

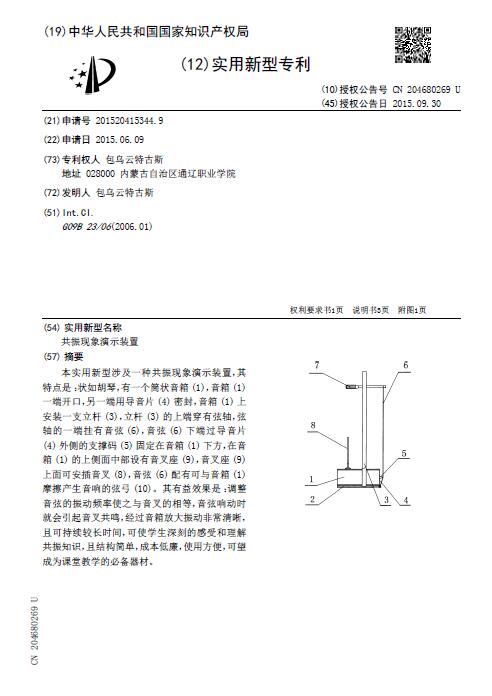

[实用新型] 共振现象演示装置

授权公告号：CN204680269U

授权公告日：2015.09.30

申请号：2015204153449

申请日：2015.06.09

专利权人：包乌云特古斯

发明人：包乌云特古斯

地址：028000内蒙古自治区通辽职业学院

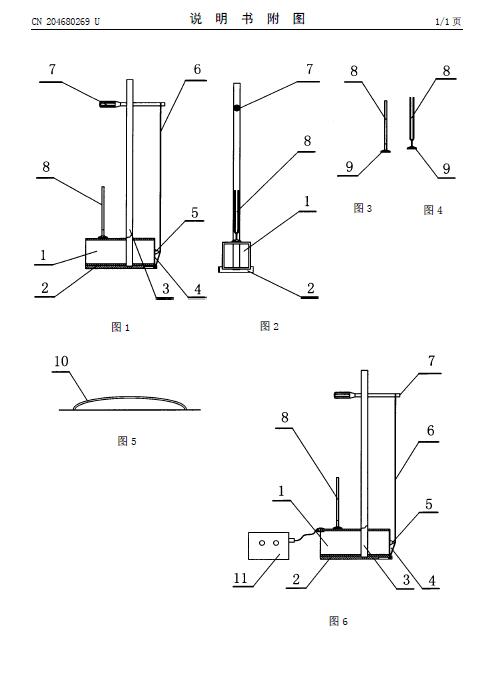

摘要： 本实用新型涉及一种共振现象演示装置，其特点是：状如胡琴，有一个筒状音箱(1)，音箱(1)一端开口，另一端用导音片(4)密封，音箱(1)上安装一支立杆(3)，立杆(3)的上端穿有弦轴，弦轴的一端挂有音弦(6)，音弦(6)下端过导音片(4)外侧的支撑码(5)固定在音箱(1)下方，在音箱(1)的上侧面中部设有音叉座(9)，音叉座(9)上面可安插音叉(8)，音弦(6)配有可与音箱(1)摩擦产生音响的弦弓(10)。其有益效果是：调整音弦的振动频率使之与音叉的相等，音弦响动时就会引起音叉共鸣，经过音箱放大振动非常清晰，且可持续较长时间，可使学生深刻的感受和理解共振知识，且结构简单，成本低廉，使用方便，可望成为课堂教学的必备器材。
