农用拖拉架
发布时间:2015/12/28 15:33:48 阅读:
次

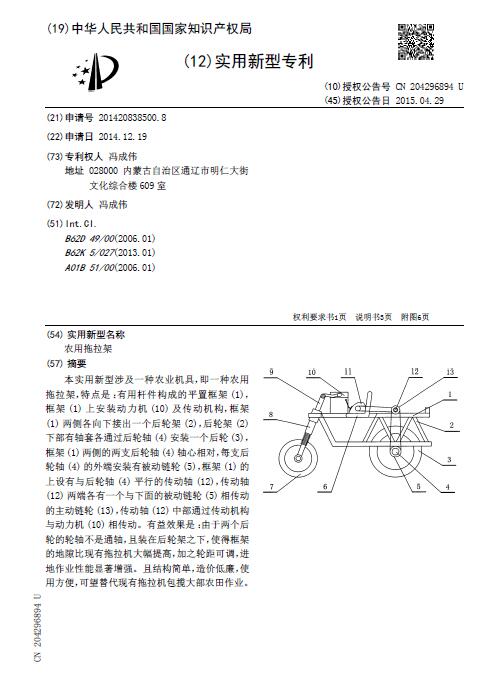

[实用新型] 农用拖拉架
授权公告号:CN204296894U
授权公告日:2015.04.29
申请号:2014208385008
申请日:2014.12.19
专利权人:冯成伟
发明人:冯成伟
地址:028000内蒙古自治区通辽市明仁大街文化综合楼609室

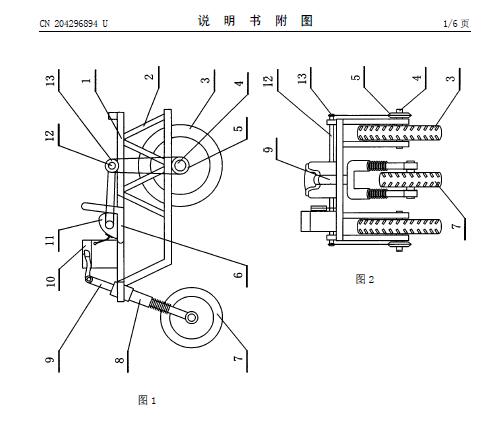

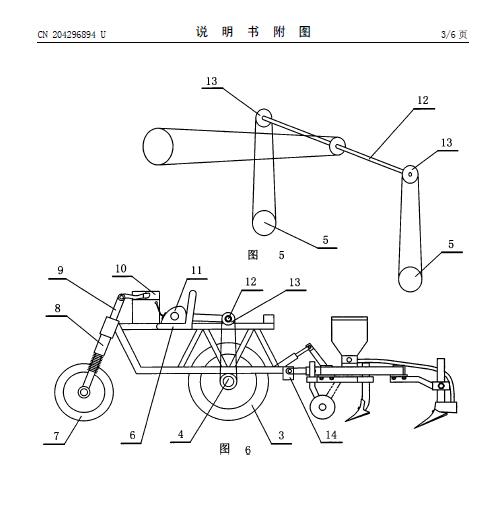

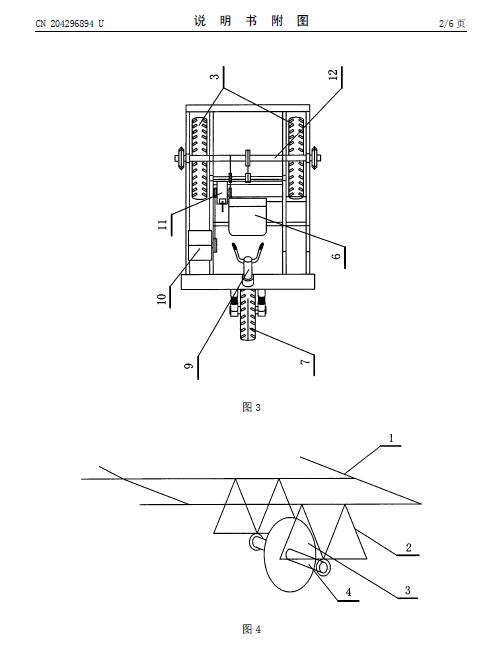

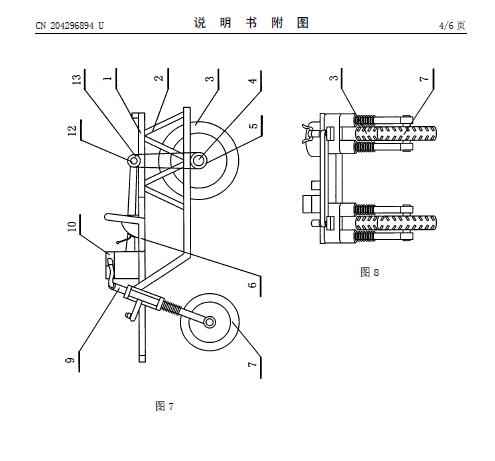

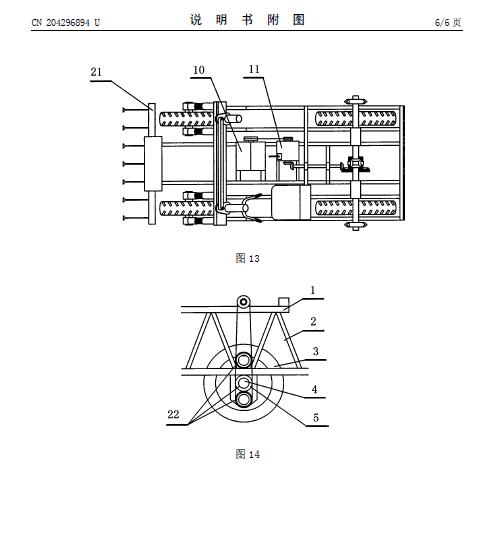

摘要: 本实用新型涉及一种农业机具,即一种农用拖拉架,特点是:有用杆件构成的平置框架(1),框架(1)上安装动力机(10)及传动机构,框架(1)两侧各向下接出一个后轮架(2),后轮架(2)下部有轴套各通过后轮轴(4)安装一个后轮(3),框架(1)两侧的两支后轮轴(4)轴心相对,每支后轮轴(4)的外端安装有被动链轮(5),框架(1)的上设有与后轮轴(4)平行的传动轴(12),传动轴(12)两端各有一个与下面的被动链轮(5)相传动的主动链轮(13),传动轴(12)中部通过传动机构与动力机(10)相传动。有益效果是:由于两个后轮的轮轴不是通轴,且装在后轮架之下,使得框架的地隙比现有拖拉机大幅提高,加之轮距可调,进地作业性能显著增强。且结构简单,造价低廉,使用方便,可望替代现有拖拉机包揽大部农田作业。
