返射增效锅炉
发布时间:2016/1/4 15:56:06 阅读:
次

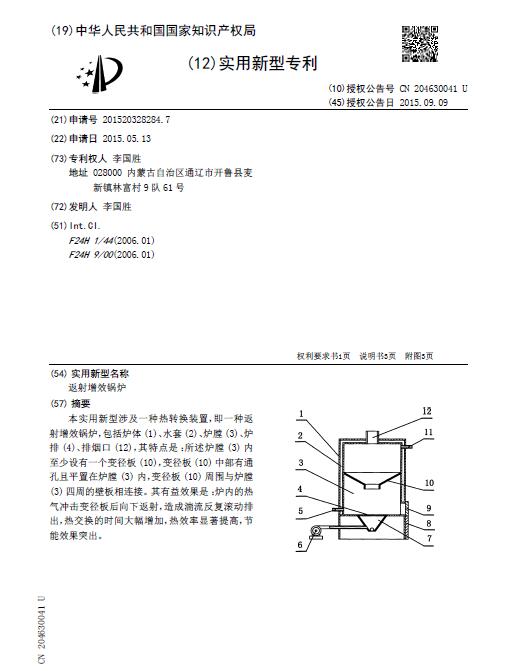

[实用新型] 返射增效锅炉
授权公告号:CN204630041U
授权公告日:2015.09.09
申请号:2015203282847
申请日:2015.05.13
专利权人:李国胜
发明人:李国胜
地址:028000内蒙古自治区通辽市开鲁县麦新镇林富村9队61号

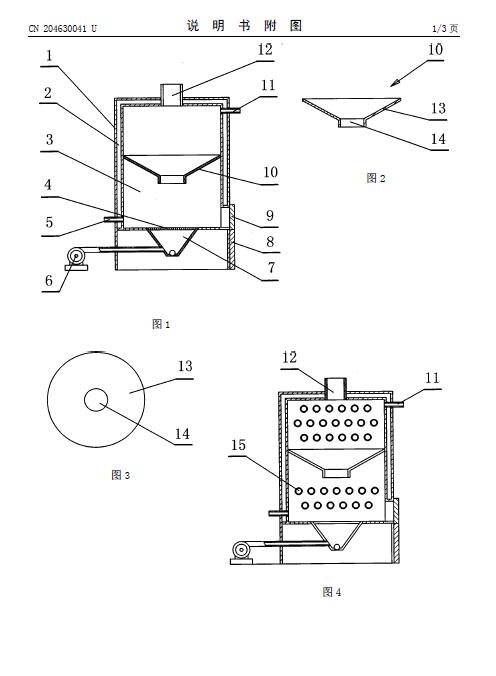

摘要: 本实用新型涉及一种热转换装置,即一种返射增效锅炉,包括炉体(1)、水套(2)、炉膛(3)、炉排(4)、排烟口(12),其特点是:所述炉膛(3)内至少设有一个变径板(10),变径板(10)中部有通孔且平置在炉膛(3)内,变径板(10)周围与炉膛(3)四周的壁板相连接。其有益效果是:炉内的热气冲击变径板后向下返射,造成湍流反复滚动排出,热交换的时间大幅增加,热效率显著提高,节能效果突出。
