低耗微噪脱色摇床

发布时间:2016/1/4 16:09:13    阅读:

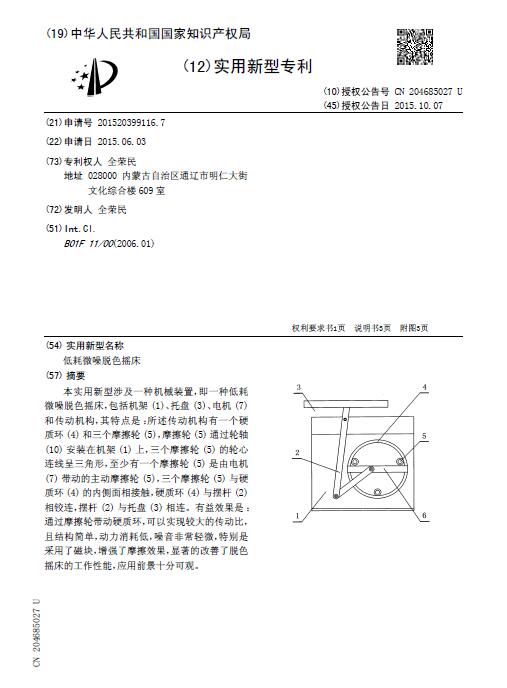

[实用新型低耗微噪脱色摇床

授权公告号:CN204685027U

授权公告日:2015.10.07

申请号:2015203991167

申请日:2015.06.03

专利权人:全荣民

发明人:全荣民

地址:028000内蒙古自治区通辽市明仁大街文化综合楼609室

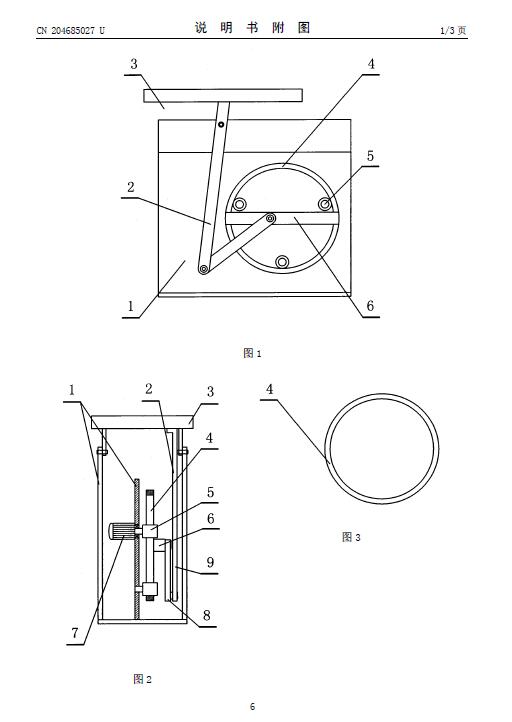

摘要: 本实用新型涉及一种机械装置,即一种低耗微噪脱色摇床,包括机架(1)、托盘(3)、电机(7)和传动机构,其特点是:所述传动机构有一个硬质环(4)和三个摩擦轮(5),摩擦轮(5)通过轮轴(10)安装在机架(1)上,三个摩擦轮(5)的轮心连线呈三角形,至少有一个摩擦轮(5)是由电机(7)带动的主动摩擦轮(5),三个摩擦轮(5)与硬质环(4)的内侧面相接触,硬质环(4)与摆杆(2)相铰连,摆杆(2)与托盘(3)相连。有益效果是:通过摩擦轮带动硬质环,可以实现较大的传动比,且结构简单,动力消耗低,噪音非常轻微,特别是采用了磁块,增强了摩擦效果,显著的改善了脱色摇床的工作性能,应用前景十分可观。
