一种太阳能节能热水系统

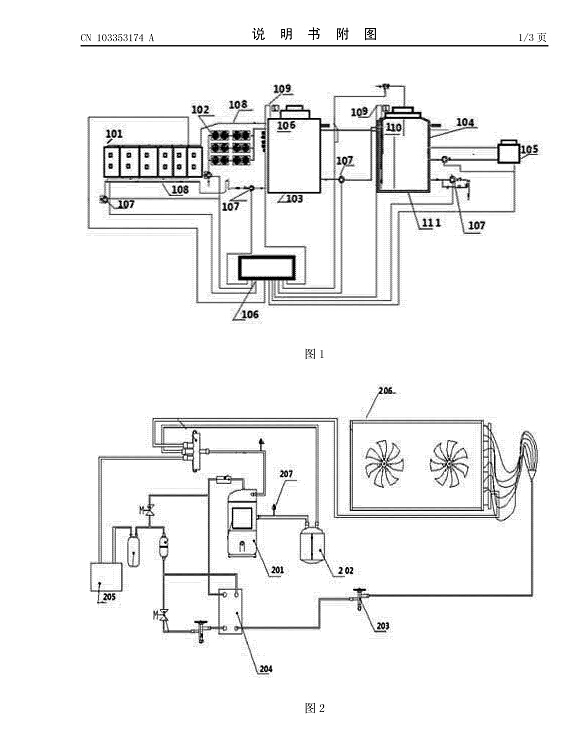

    本发明公开了一种太阳能节能热水系统，其核心部件主要有：集热器101、超低温空气能热泵102、管道式电磁热泵105、智能控制模块106、变频水泵，集热器101、超低温空气能热泵102均连接于储热水箱103上，为其提供充足的热能，管道式电磁热泵105连接与恒温水箱111上，在储热水箱103提供水温不足时为其提供热能，智能控制模块106通过对各个位置的传感器的监测从而调节各个模块进行协调工作。工作原理是：当太阳能光照强度不能达到要求时，空气源热泵系统启动，把蓄热水箱的水进行加热到设计温度并存放到恒温水箱中。出水口处增加电磁加热机组，保证出水口温度恒定。

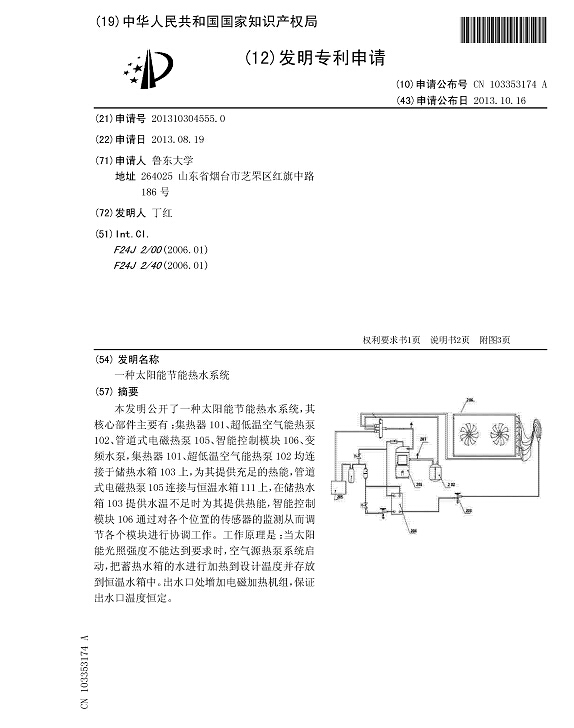

申请（专利）号: CN201310304555.0

申请日期: 2013/8/19

公开(公告)日: 2013/10/16

申请（专利权）人: 鲁东大学

发明（设计）人: 丁红

主申请人地址: 264025 山东省烟台市芝罘区红旗中路186号

国别省市代码: 山东;37

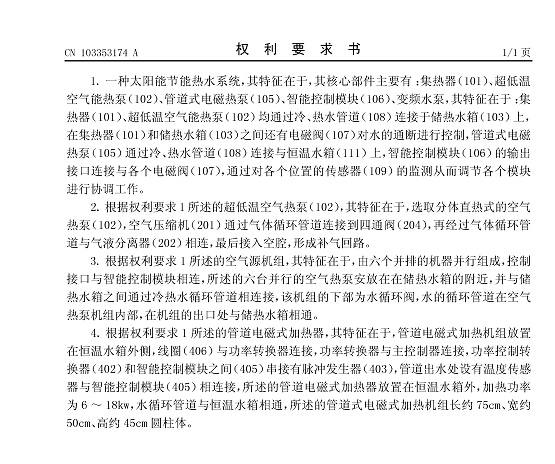

主权项: 一种太阳能节能热水系统，其特征在于，其核心部件主要有：集热器（101）、超低温空气能热泵（102）、管道式电磁热泵（105）、智能控制模块（106）、变频水泵，其特征在于：集热器（101）、超低温空气能热泵（102）均通过冷、热水管道（108）连接于储热水箱（103）上，在集热器（101）和储热水箱（103）之间还有电磁阀（107）对水的通断进行控制，管道式电磁热泵（105）通过冷、热水管道（108）连接与恒温水箱（111）上，智能控制模块（106）的输出接口连接与各个电磁阀（107），通过对各个位置的传感器（109）的监测从而调节各个模块进行协调工作。
