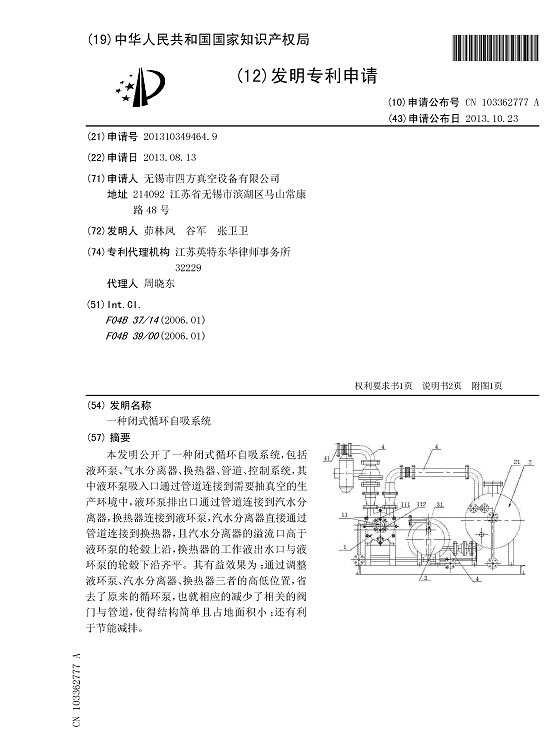

一种闭式循环自吸系统

    本发明公开了一种闭式循环自吸系统，包括液环泵、气水分离器、换热器、管道、控制系统，其中液环泵吸入口通过管道连接到需要抽真空的生产环境中，液环泵排出口通过管道连接到汽水分离器，换热器连接到液环泵，汽水分离器直接通过管道连接到换热器，且汽水分离器的溢流口高于液环泵的轮毂上沿，换热器的工作液出水口与液环泵的轮毂下沿齐平。其有益效果为：通过调整液环泵、汽水分离器、换热器三者的高低位置，省去了原来的循环泵，也就相应的减少了相关的阀门与管道，使得结构简单且占地面积小；还有利于节能减排。

申请（专利）号: CN201310349464.9

申请日期: 2013/8/13

公开(公告)日: 2013/10/23

申请（专利权）人: 无锡市四方真空设备有限公司

发明（设计）人: 茆林凤,谷军,张卫卫

主申请人地址: 214092 江苏省无锡市滨湖区马山常康路48号

国别省市代码: 江苏;32

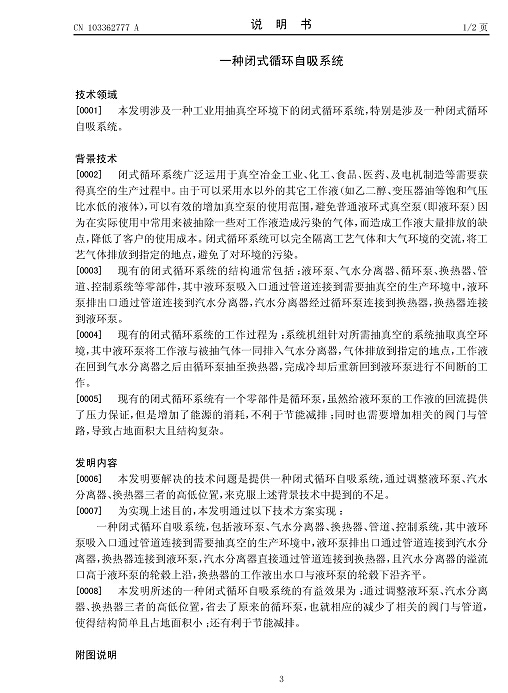

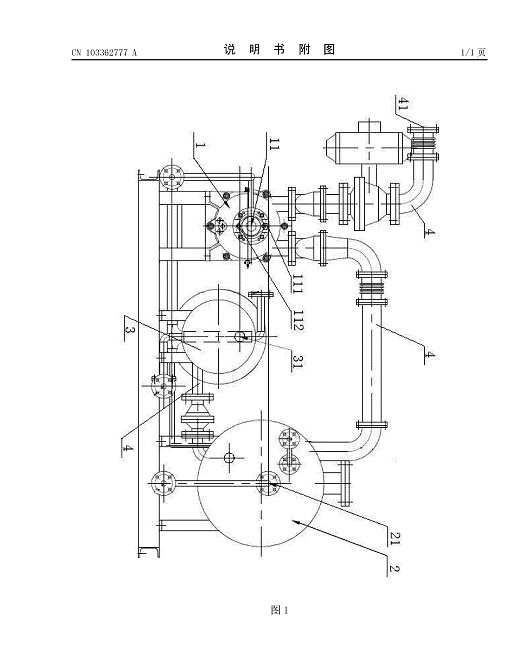

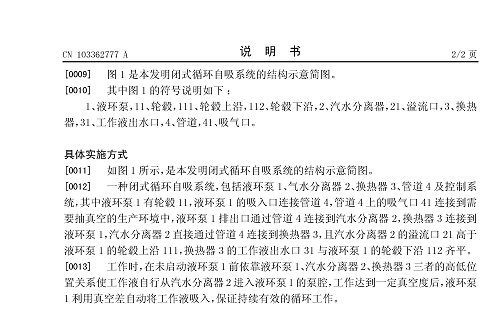

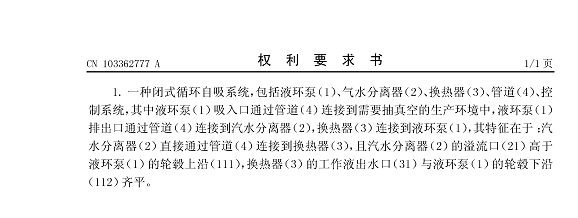

主权项: 一种闭式循环自吸系统，包括液环泵（1）、气水分离器（2）、换热器（3）、管道（4）、控制系统，其中液环泵（1）吸入口通过管道（4）连接到需要抽真空的生产环境中，液环泵（1）排出口通过管道（4）连接到汽水分离器（2），换热器（3）连接到液环泵（1），其特征在于：汽水分离器（2）直接通过管道（4）连接到换热器（3），且汽水分离器（2）的溢流口（21）高于液环泵（1）的轮毂上沿（111），换热器（3）的工作液出水口（31）与液环泵（1）的轮毂下沿（112）齐平。
