电弧冶炼炉全密闭烟气罩

[实用新型] 电弧冶炼炉全密闭烟气罩

授权公告号：CN204495039U

授权公告日：2015.07.22

申请号：2015201278620

申请日：2015.03.05

专利权人：润鸣新素材(通辽)有限公司

发明人：孙维学; 孟宪友

地址：028000内蒙古自治区通辽市明仁大街文化综合楼609室

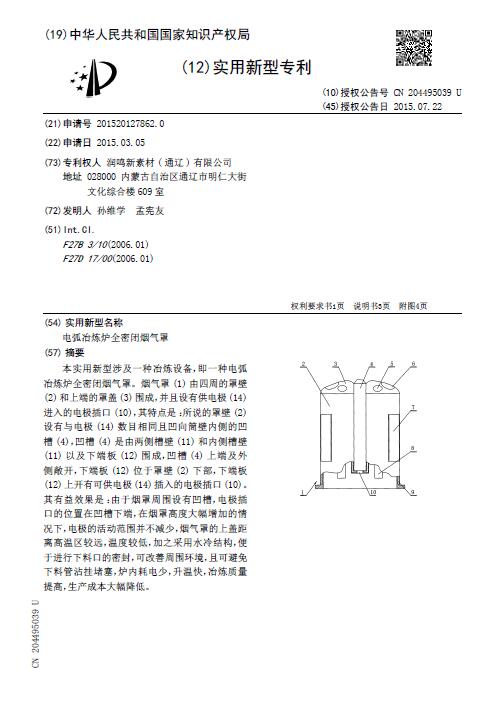

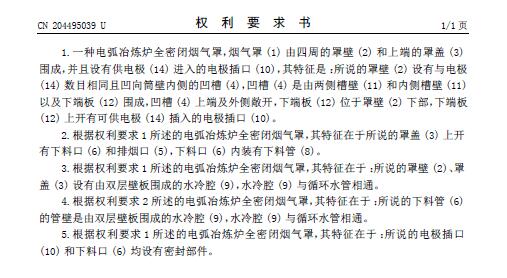

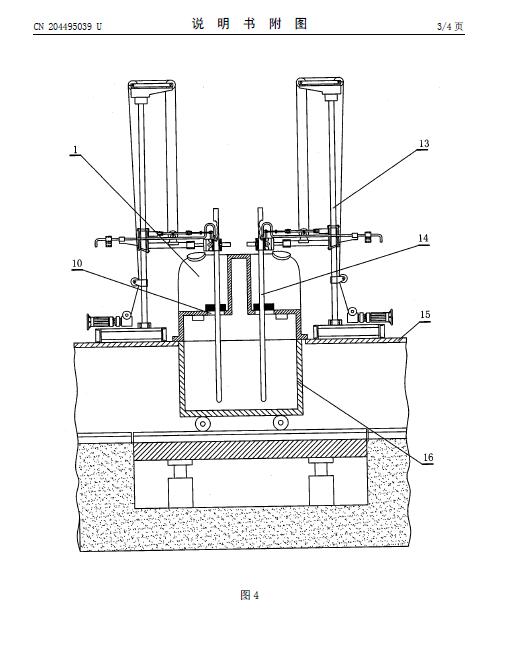

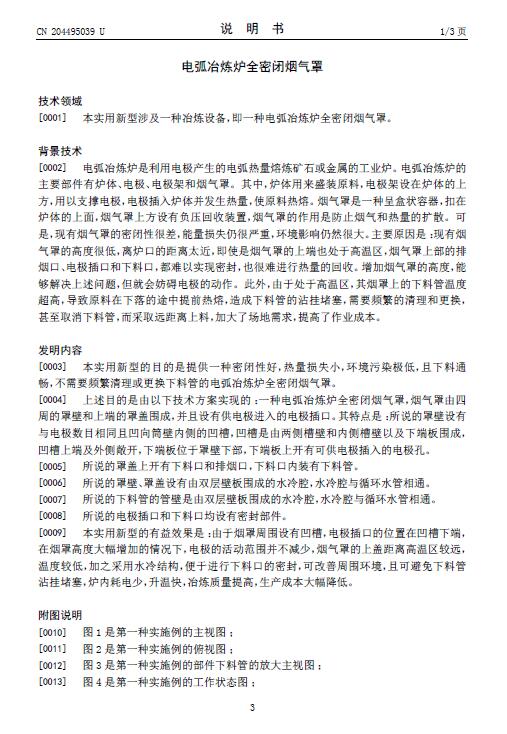

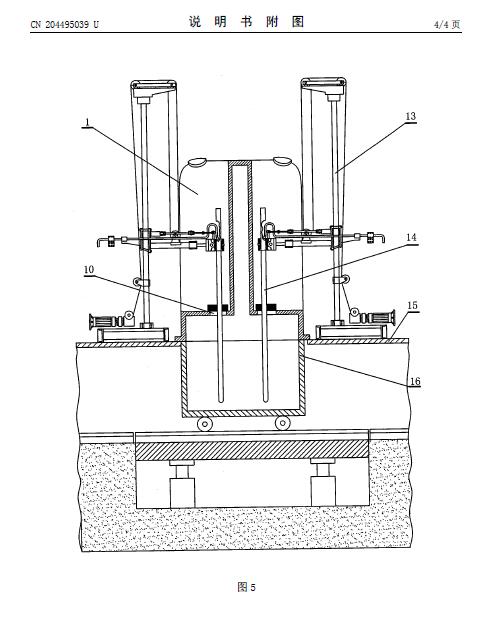

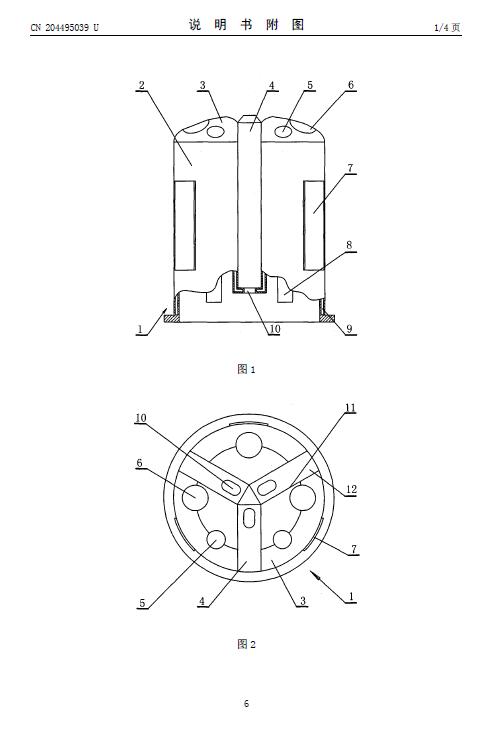

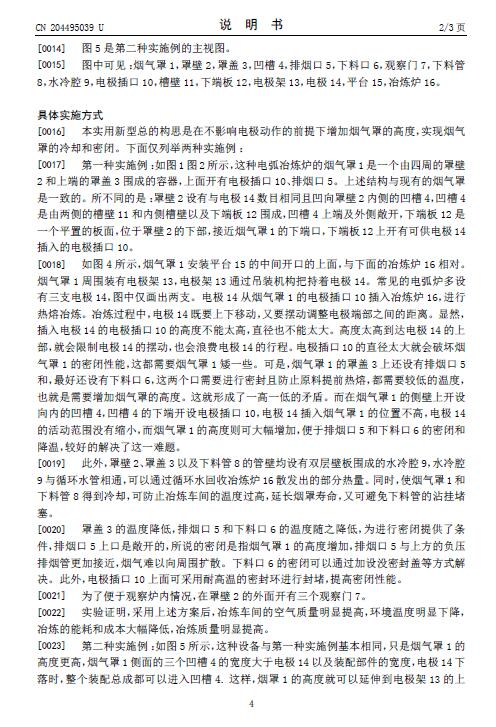

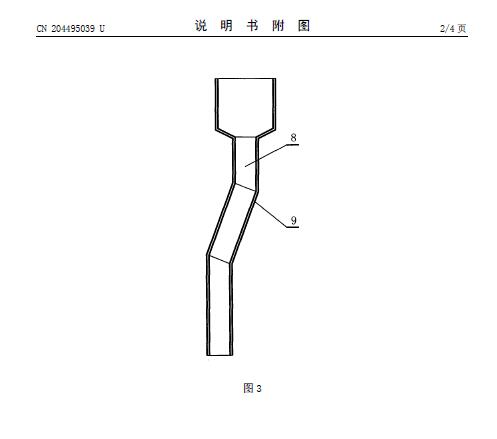

摘要： 本实用新型涉及一种冶炼设备，即一种电弧冶炼炉全密闭烟气罩。烟气罩(1)由四周的罩壁(2)和上端的罩盖(3)围成，并且设有供电极(14)进入的电极插口(10)，其特点是：所说的罩壁(2)设有与电极(14)数目相同且凹向筒壁内侧的凹槽(4)，凹槽(4)是由两侧槽壁(11)和内侧槽壁(11)以及下端板(12)围成，凹槽(4)上端及外侧敞开，下端板(12)位于罩壁(2)下部，下端板(12)上开有可供电极(14)插入的电极插口(10)。其有益效果是：由于烟罩周围设有凹槽，电极插口的位置在凹槽下端，在烟罩高度大幅增加的情况下，电极的活动范围并不减少，烟气罩的上盖距离高温区较远，温度较低，加之采用水冷结构，便于进行下料口的密封，可改善周围环境，且可避免下料管沾挂堵塞，炉内耗电少，升温快，冶炼质量提高，生产成本大幅降低。
