电弧冶炼炉敏调电极架

[实用新型] 电弧冶炼炉敏调电极架

授权公告号：CN204495040U

授权公告日：2015.07.22

申请号：2015201278616

申请日：2015.03.05

专利权人：润鸣新素材(通辽)有限公司

发明人：孙维学; 孟宪友

地址：028000内蒙古自治区通辽市明仁大街文化综合楼609室

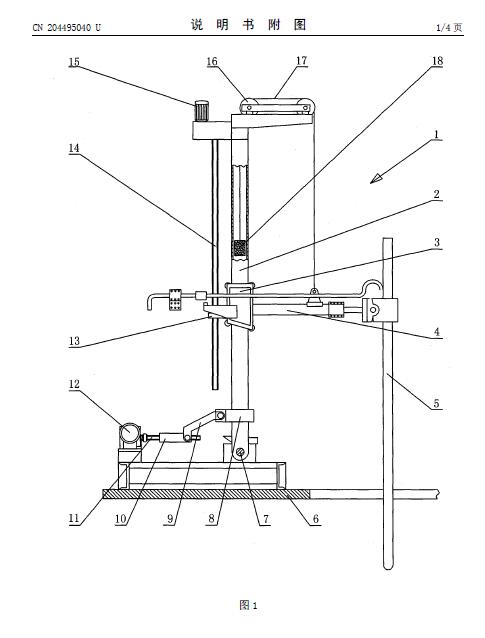

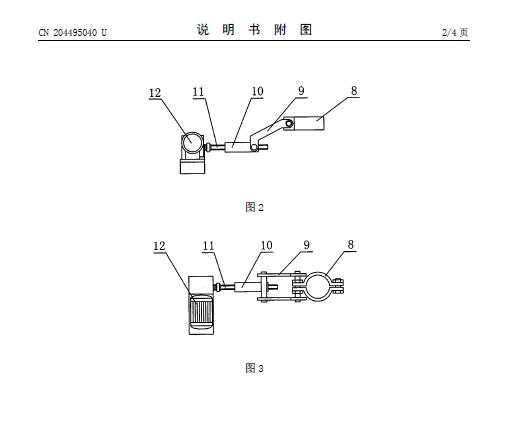

摘要： 本实用新型涉及一种冶炼设备，即一种电弧冶炼炉敏调电极架。包括立柱(2)、横臂(4)和电极(5)，立柱(2)安装在基台(6)上，横臂(4)吊挂在立轴上，电极(5)夹持在横臂(4)的外端，其特点是：所说的立柱(2)通过横轴(7)与基台(6)相连，在立柱(2)的一侧设有牵拉机构。启动牵拉机构，可以使立柱(2)摆动，电极(5)随之调整倾斜的角度，进而改变电极(5)之间的距离。其有益效果是：电极的倾斜角度随立柱的摆动而调整，动作灵敏，调整范围较大，坚固耐用，故障率低，能根据需求随时调整极心圆的直径，从而省略了引弧焦，缩小了炉内各点的温度差别，使原料反应均衡，保证了产品质量，大幅度降低了电耗和生产成本。
