密闭负压电弧冶炼炉

[实用新型] 密闭负压电弧冶炼炉

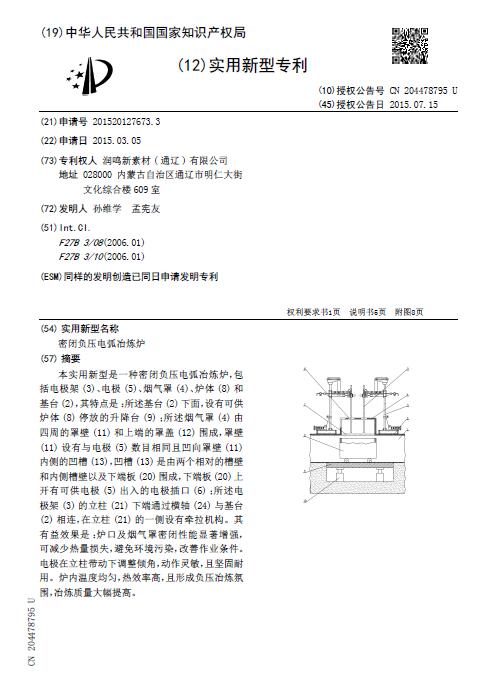

授权公告号：CN204478795U

授权公告日：2015.07.15

申请号：2015201276733

申请日：2015.03.05

专利权人：润鸣新素材(通辽)有限公司

发明人：孙维学; 孟宪友

地址：028000内蒙古自治区通辽市明仁大街文化综合楼609室

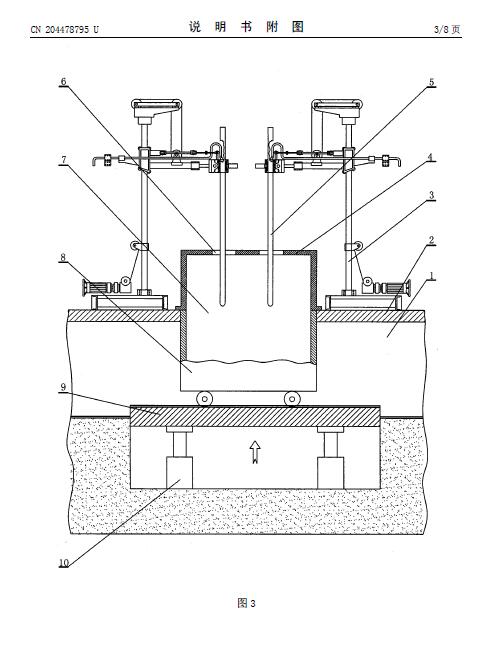

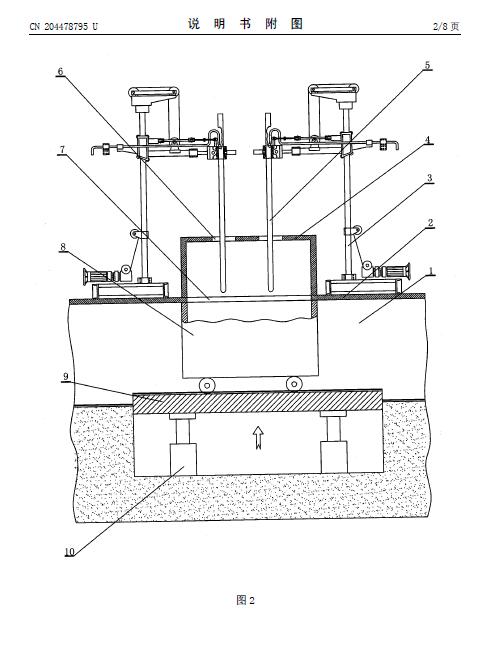

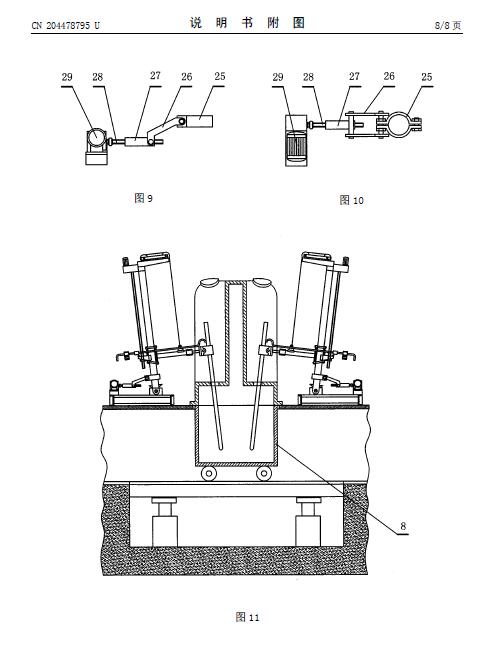

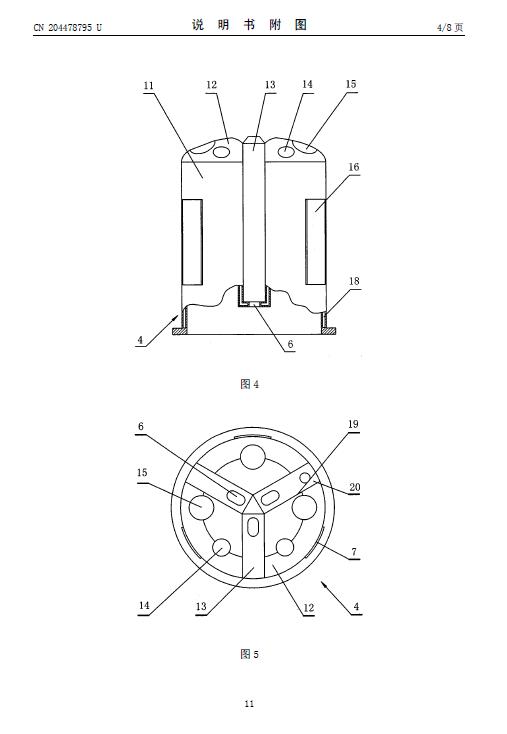

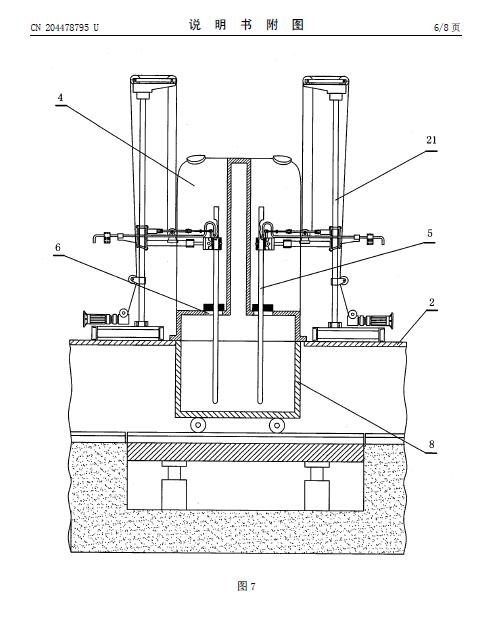

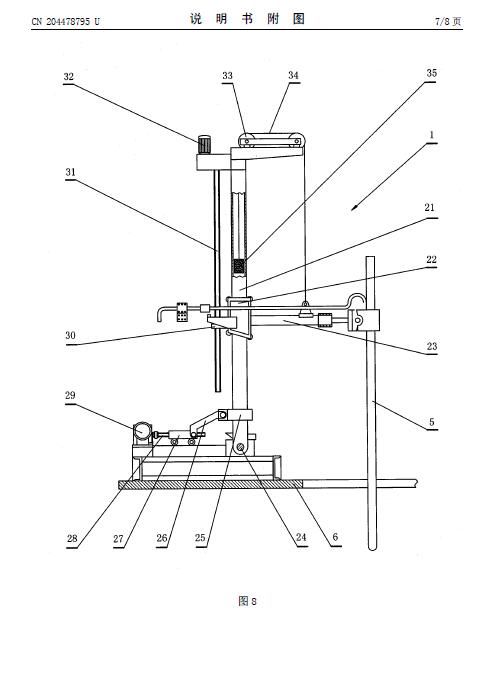

摘要： 本实用新型是一种密闭负压电弧冶炼炉，包括电极架(3)、电极(5)、烟气罩(4)、炉体(8)和基台(2)，其特点是：所述基台(2)下面，设有可供炉体(8)停放的升降台(9)；所述烟气罩(4)由四周的罩壁(11)和上端的罩盖(12)围成，罩壁(11)设有与电极(5)数目相同且凹向罩壁(11)内侧的凹槽(13)，凹槽(13)是由两个相对的槽壁和内侧槽壁以及下端板(20)围成，下端板(20)上开有可供电极(5)出入的电极插口(6)；所述电极架(3)的立柱(21)下端通过横轴(24)与基台(2)相连，在立柱(21)的一侧设有牵拉机构。其有益效果是：炉口及烟气罩密闭性能显著增强，可减少热量损失，避免环境污染，改善作业条件。电极在立柱带动下调整倾角，动作灵敏，且坚固耐用。炉内温度均匀，热效率高，且形成负压冶炼氛围，冶炼质量大幅提高。
