液体层流处理器
发布时间:2016/1/28 13:56:05 阅读:
次
[实用新型] 液体层流处理器
授权公告号:CN204489685U
授权公告日:2015.07.22
申请号:2015201486322
申请日:2015.03.17
专利权人:张建臣
发明人:张建臣
地址:028000内蒙古自治区通辽市明仁大街文化综合楼609室

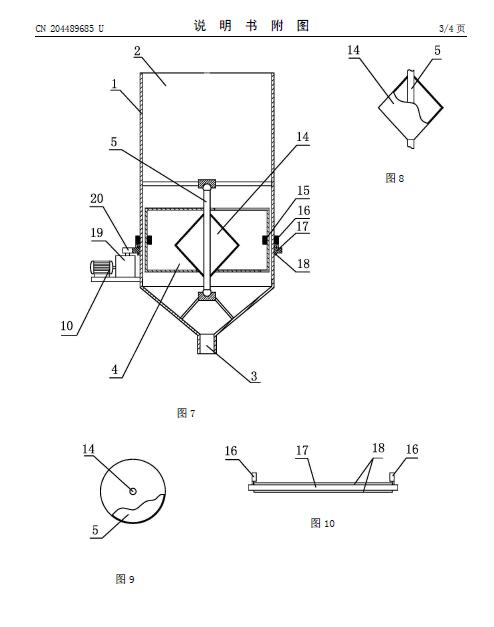

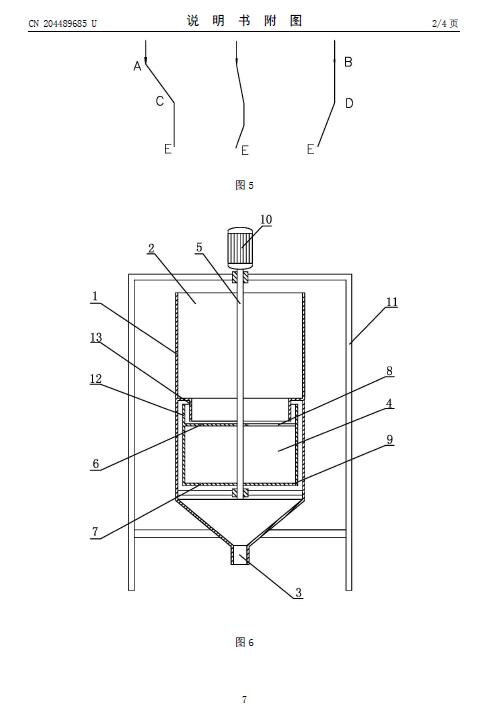

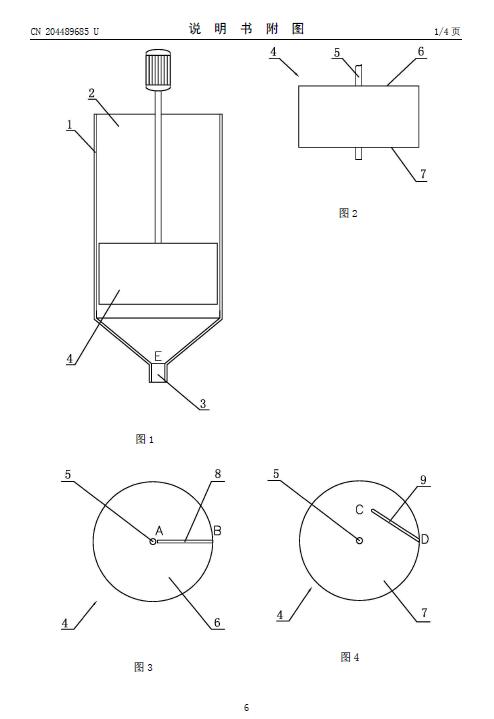

摘要: 本实用新型涉及一种机械设备,即一种液体层流处理器,包括竖立的罐体(1),罐体(1)上面设有入口(2),下面设有出口(3),出口(3)端呈锥状,其特点是:所述罐体(1)内设有圆柱状的转子(4),转子(4)外径与罐体(1)的内径相配合,可在动力机的带动下平转,转子(4)的上端面设有沿上端面的一条半径延伸到边缘的长条状上口(8),转子(4)的下端面设有长条状的下口(9),下口(9)的外端与上口(8)的外端上下相对,下口(9)的内端与上口(8)的内端错开,上口(8)与下口(9)相通。其有益效果是:转子在转动中均匀刮取的下层液体,经转子的上口和下口到达出口,运行的路径长度非常接近,运行的时间高度一致,从而使罐内液体按先后顺序,分层排出,处理的质量均匀可控,能够满足较高的技术要求,特别适于连续式液体处理作业以及自动化、智能化程度较高的生产系统。
