液体层流结晶器

[实用新型] 液体层流结晶器

授权公告号：CN204485355U

授权公告日：2015.07.22

申请号：2015201486430

申请日：2015.03.17

专利权人：张建臣

发明人：张建臣

地址：028000内蒙古自治区通辽市明仁大街文化综合楼609室

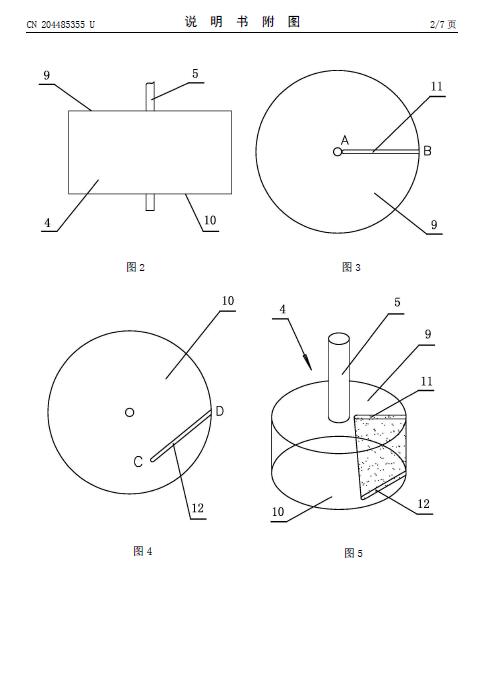

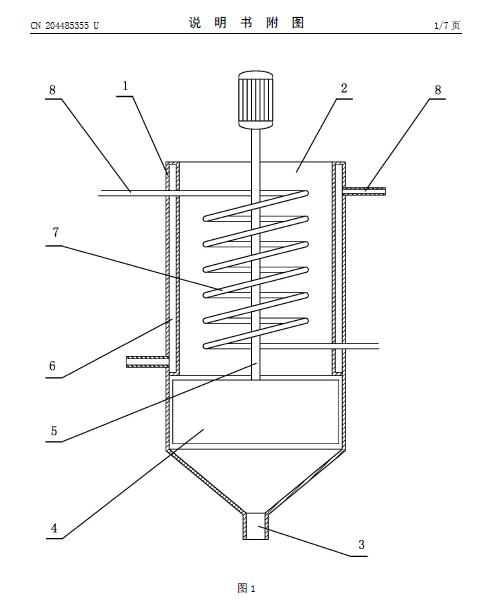

摘要： 本实用新型是一种液体层流结晶器，包括竖立的罐体(1)，罐体上面设有进料口(2)，下面设有出料口(3)，出料口(3)端呈锥状，罐体设有调温装置，其特点是：所述罐体(1)内设有圆柱状的转子(4)，转子外径与罐体的内径相配合，可在动力机的带动下平转，转子的上端面设有沿上端面的一条半径延伸到边缘的长条状上口(11)，转子的下端面设有长条状的下口(12)，下口(12)的外端与上口(11)的外端上下相对，下口(12)的内端与上口(11)的内端错开，上口(11)与下口(12)相通。其有益效果是：转子在转动中均匀刮取的其上端面上面的液体，经转子的上口和下口到达出口，运行的路径长度非常接近，运行的时间高度一致，从而使罐内液体能够按先后顺序，分层排出，结晶的质量均匀可控，液晶分离准确彻底，特别适于连续式液体结晶分离作业以及自动化、智能化程度较高的生产系统。
