防冻太阳能热水工程系统

[实用新型] 防冻太阳能热水工程系统

授权公告号：CN204574548U

授权公告日：2015.08.19

申请号：2015201492183

申请日：2015.03.10

专利权人：韩志伟; 张健; 杨成栋

发明人：韩志伟; 张健; 杨成栋

地址：028000内蒙古自治区通辽市明仁大街文化综合楼609室

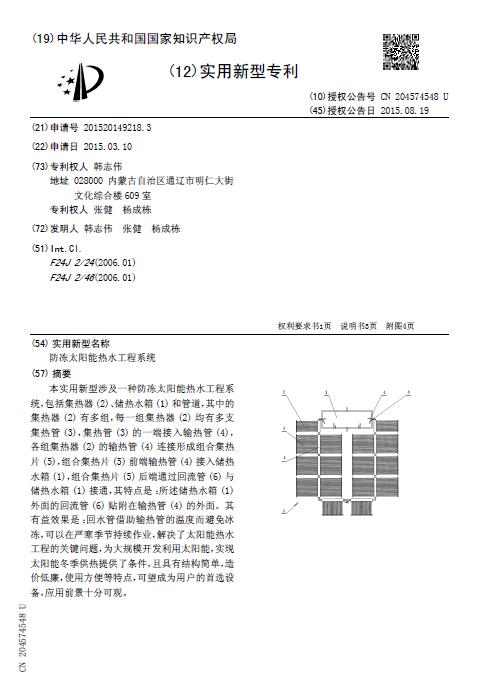

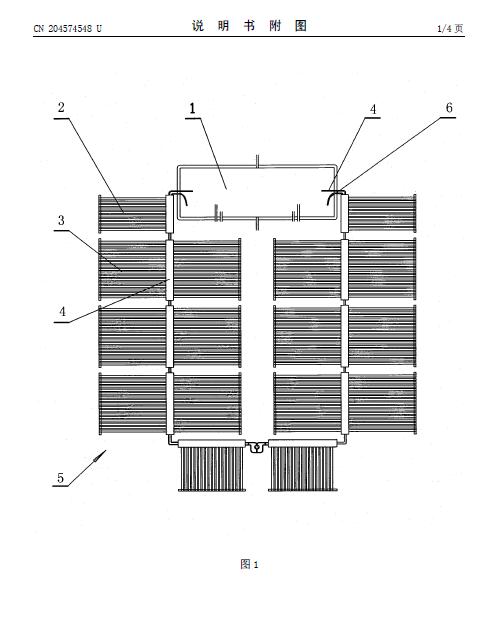

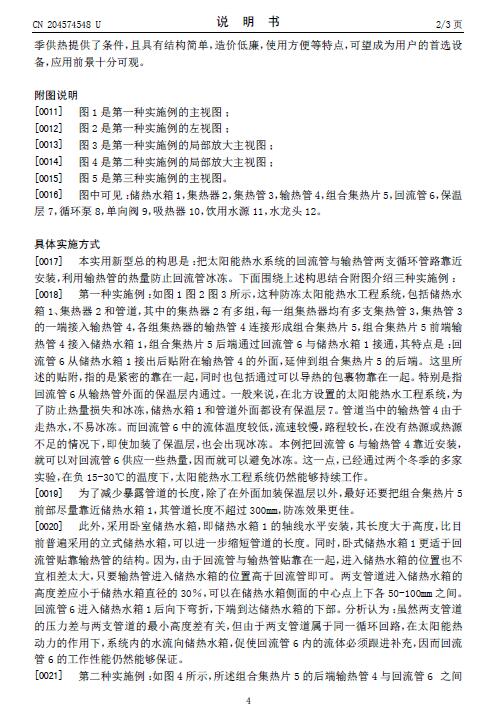

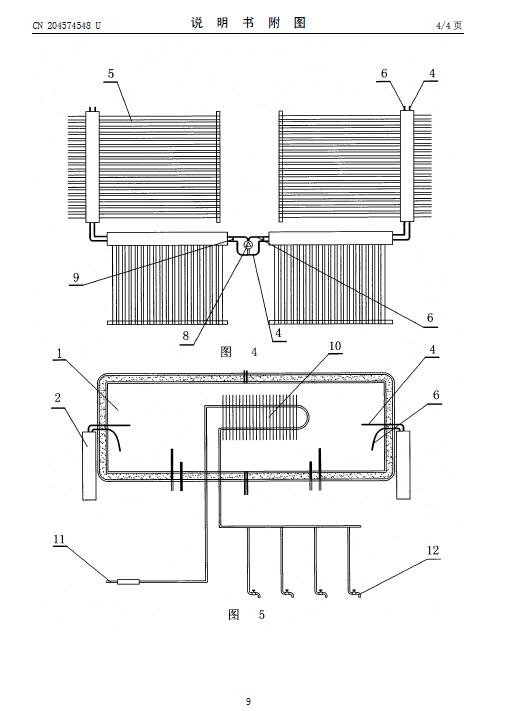

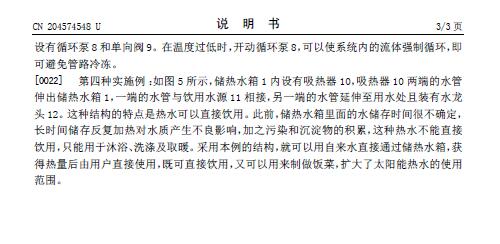

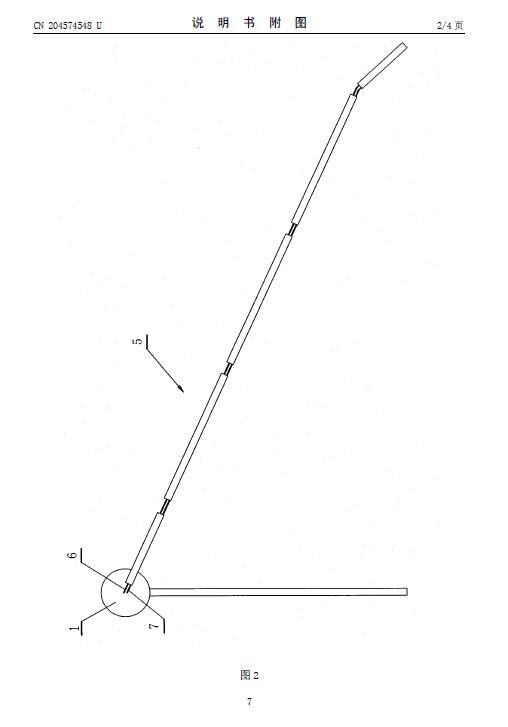

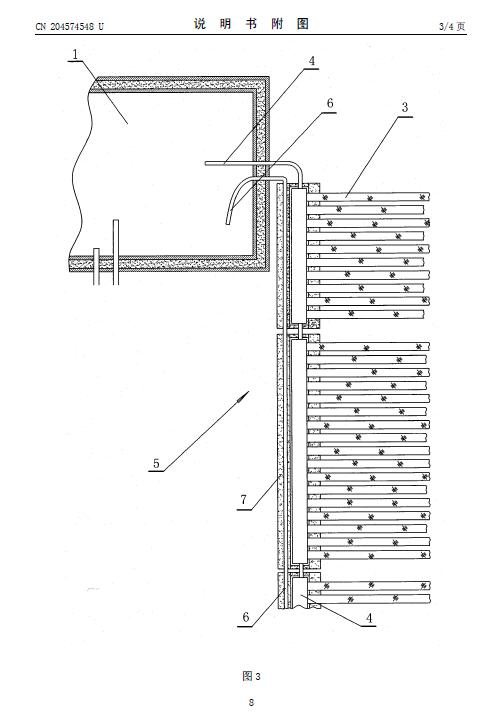

摘要： 本实用新型涉及一种防冻太阳能热水工程系统，包括集热器(2)、储热水箱(1)和管道，其中的集热器(2)有多组，每一组集热器(2)均有多支集热管(3)，集热管(3)的一端接入输热管(4)，各组集热器(2)的输热管(4)连接形成组合集热片(5)，组合集热片(5)前端输热管(4)接入储热水箱(1)，组合集热片(5)后端通过回流管(6)与储热水箱(1)接通，其特点是：所述储热水箱(1)外面的回流管(6)贴附在输热管(4)的外面。其有益效果是：回水管借助输热管的温度而避免冰冻，可以在严寒季节持续作业，解决了太阳能热水工程的关键问题，为大规模开发利用太阳能，实现太阳能冬季供热提供了条件，且具有结构简单，造价低廉，使用方便等特点，可望成为用户的首选设备，应用前景十分可观。
