制取饮用水的太阳能热水器

[实用新型] 制取饮用水的太阳能热水器

授权公告号：CN204574555U

授权公告日：2015.08.19

申请号：2015201492164

申请日：2015.03.10

专利权人：韩志伟; 张健; 杨成栋

发明人：韩志伟; 张健; 杨成栋

地址：028000内蒙古自治区通辽市明仁大街文化综合楼609室

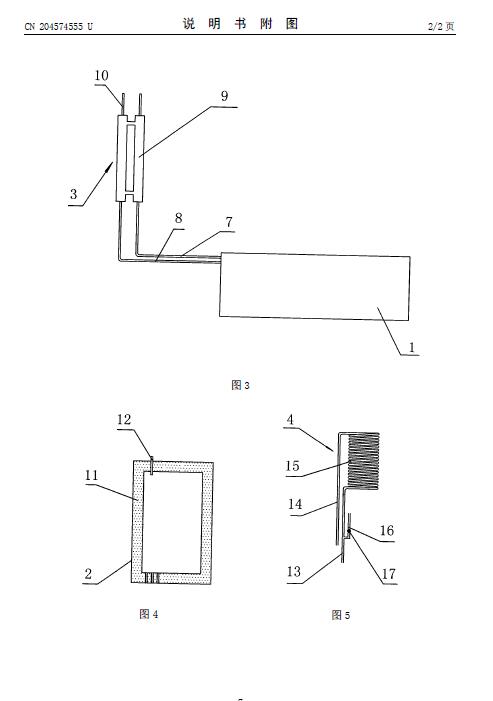

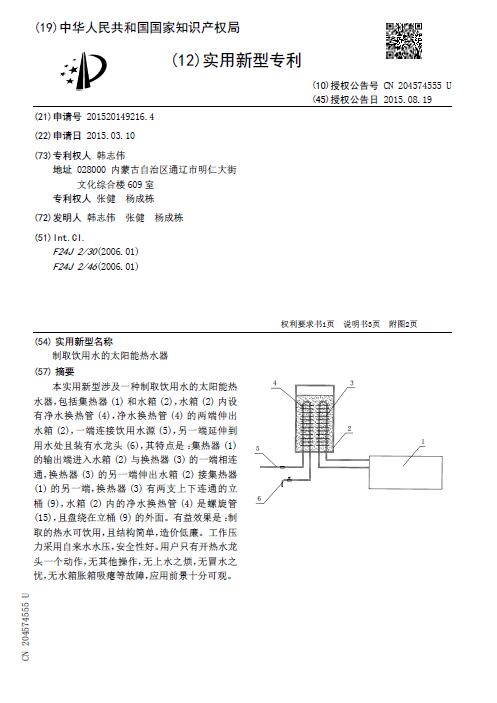

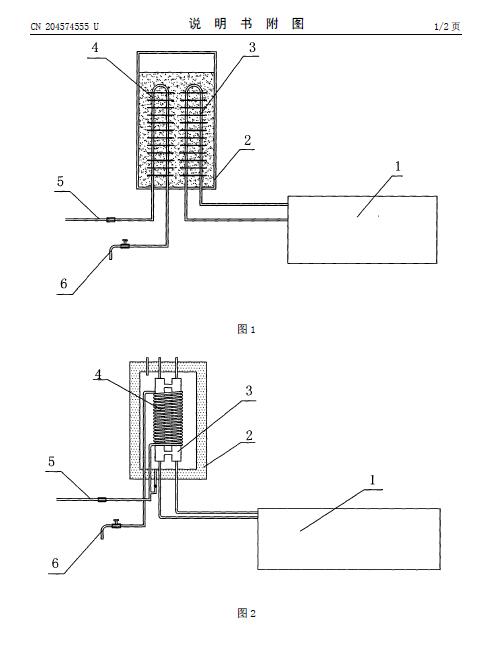

摘要： 本实用新型涉及一种制取饮用水的太阳能热水器，包括集热器(1)和水箱(2)，水箱(2)内设有净水换热管(4)，净水换热管(4)的两端伸出水箱(2)，一端连接饮用水源(5)，另一端延伸到用水处且装有水龙头(6)，其特点是：集热器(1)的输出端进入水箱(2)与换热器(3)的一端相连通，换热器(3)的另一端伸出水箱(2)接集热器(1)的另一端，换热器(3)有两支上下连通的立桶(9)，水箱(2)内的净水换热管(4)是螺旋管(15)，且盘绕在立桶(9)的外面。有益效果是：制取的热水可饮用，且结构简单，造价低廉。工作压力采用自来水水压，安全性好。用户只有开热水龙头一个动作，无其他操作，无上水之烦，无冒水之忧，无水箱胀箱吸瘪等故障，应用前景十分可观。
